실전 예제 — ACI SP-273 해머헤드 교각 코핑을 ACI 318-25로 다시 풀기
ACI SP-273 예제 1은 단일기둥 해머헤드 교각 코핑을 ACI 318-08 부록 A의 단순 스트럿-타이 모델로 설계합니다. 같은 코핑과 같은 트러스를 AStrutTie에서 ACI 318-25로 검토했습니다. 모든 수치를 누구나 열어 볼 수 있는 원문과 대조할 수 있고, 새 기준에서 답이 달라지는 자리는 마지막에 정리했습니다.
문제 조건(형상·지압판·계수하중·재료)과 Model 1 트러스의 출처는 ACI SP-273, Example 1: Bridge Pier – Hammerhead Bent Cap (R. G. Tuchscherer, M. D. Brown, O. Bayrak; American Concrete Institute, 2010), 1~16쪽입니다. 원문의 그림과 문장은 옮기지 않았고, 모델과 아래의 모든 검토는 AStrutTie에서 ACI 318-25로 수행했습니다.
주어진 값
- f′c = 5,000 psi (34.5 MPa) · fy = 60,000 psi (414 MPa) · φ = 0.75
- 코핑 길이 29′-0″ × 폭 4′-6″, 깊이는 끝단 4′-0″ · 기둥면 6′-3″, 기둥 폭 9′-0″
- 지압판 30 × 36 in, 왼쪽 끝에서 30 · 174 · 318 in
- 계수하중 700 · 400 · 100 kip — 한쪽에만 활하중이 실린 불균형 하중

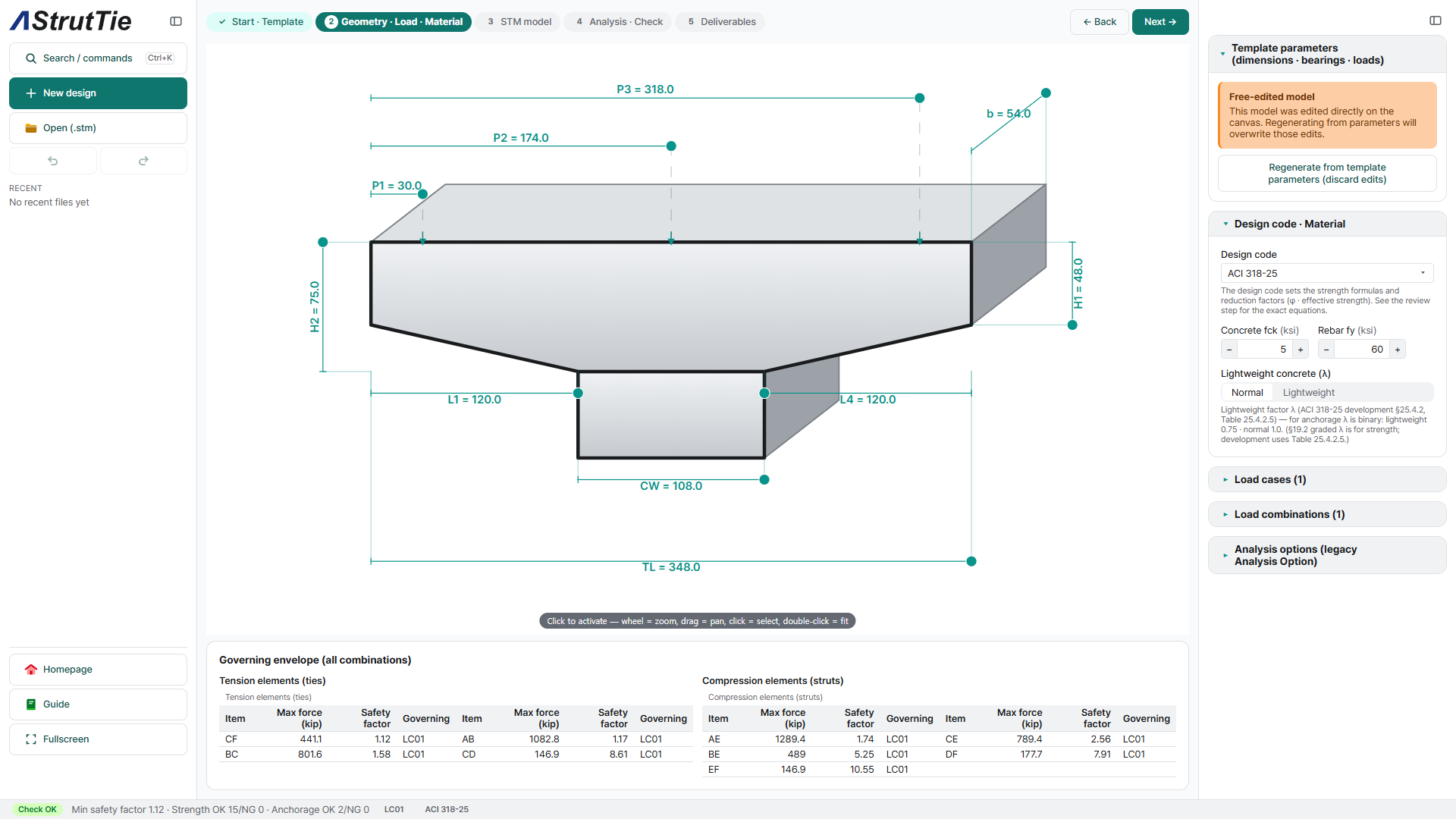

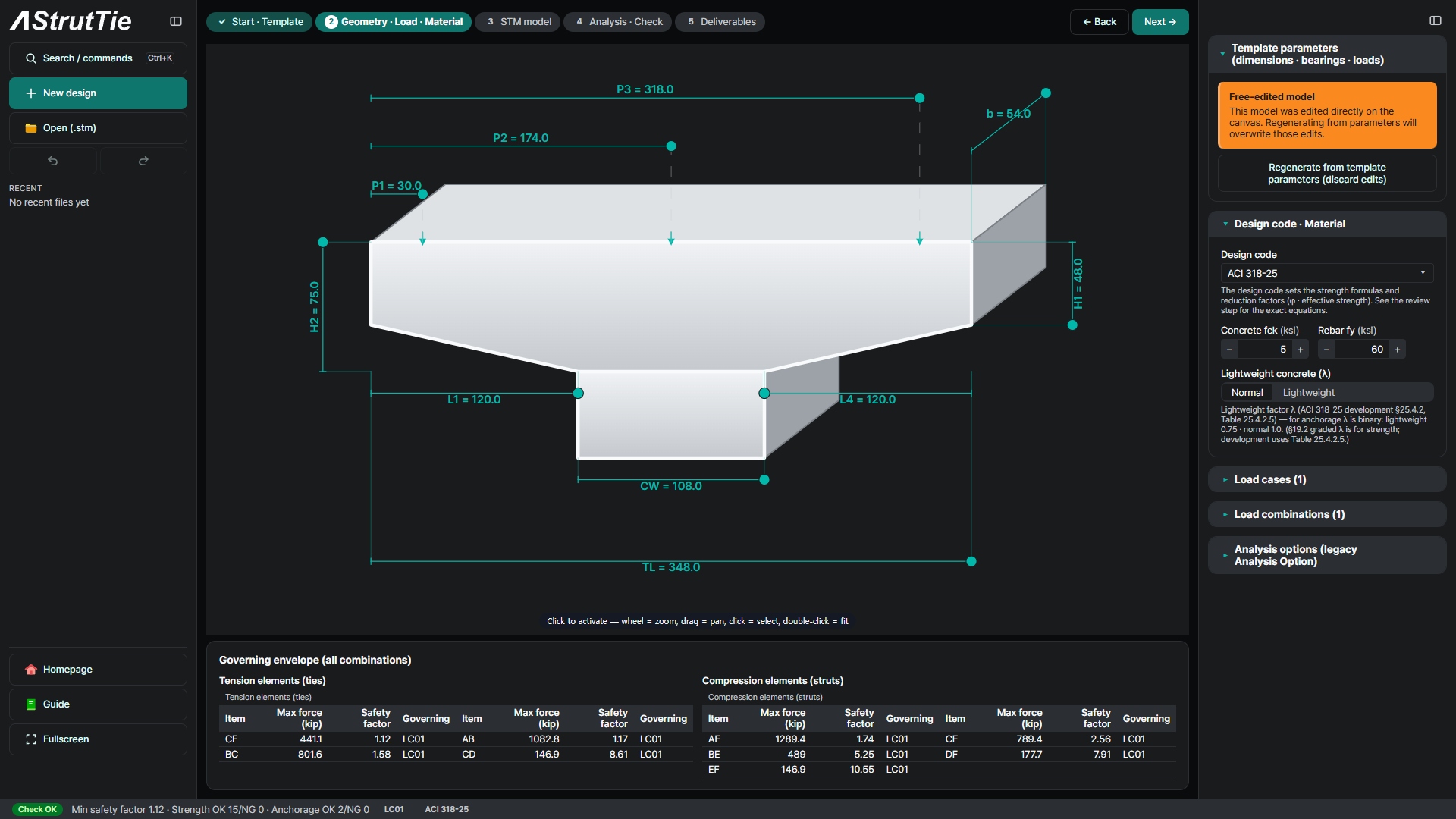

문제 정의
단일기둥 해머헤드 코핑은 거더 반력 세 개를 기둥으로 전달합니다. 왼쪽 700 kip, 오른쪽 100 kip 이라 양쪽 캔틸레버가 모두 깊은 D-영역이고, 불균형 모멘트가 기둥으로 들어갑니다. 형상과 지압판은 원문과 같은 kip·inch 단위로 도면 위에 입력합니다.


모델 구성 — SP-273 Model 1 트러스

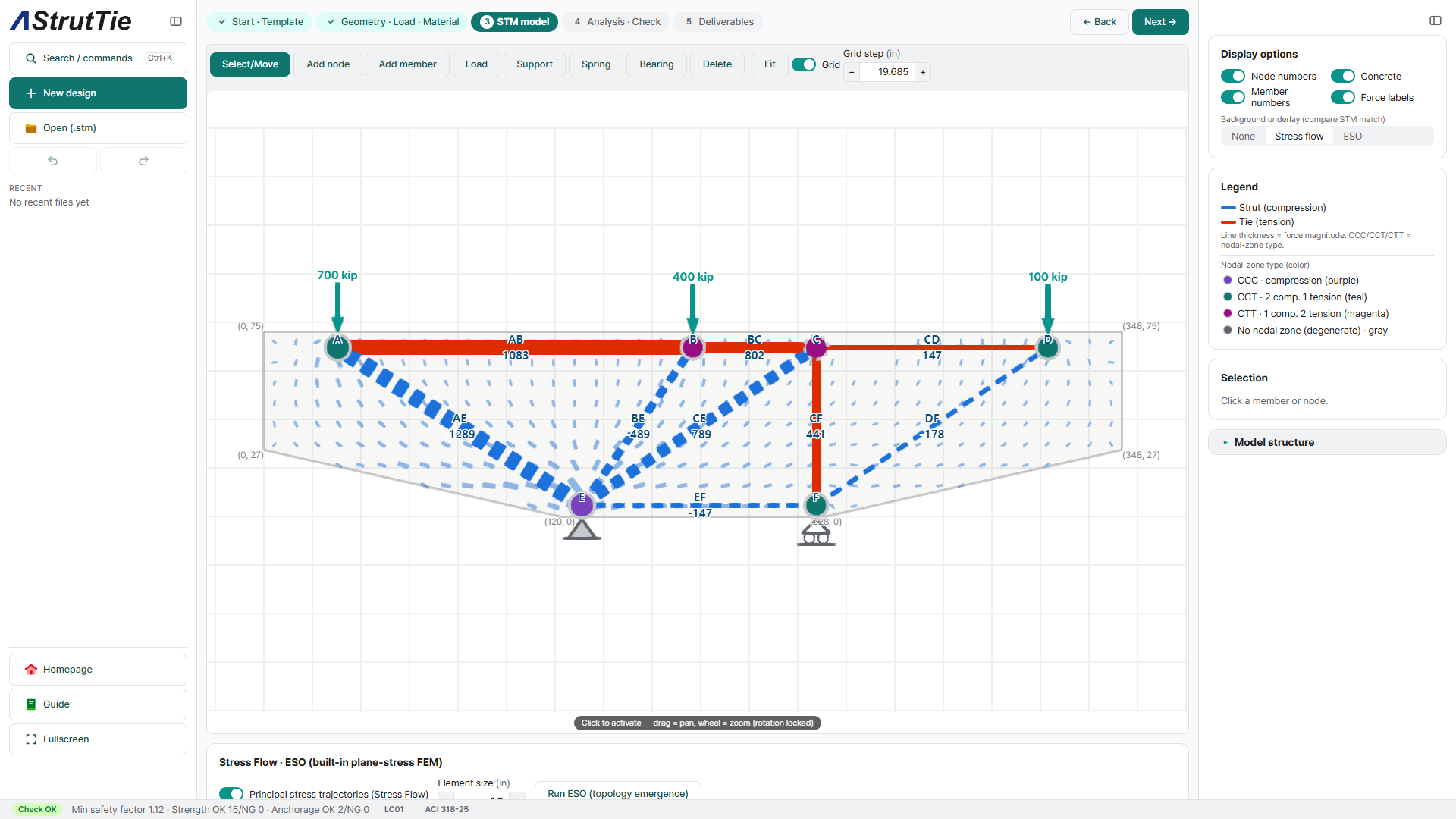

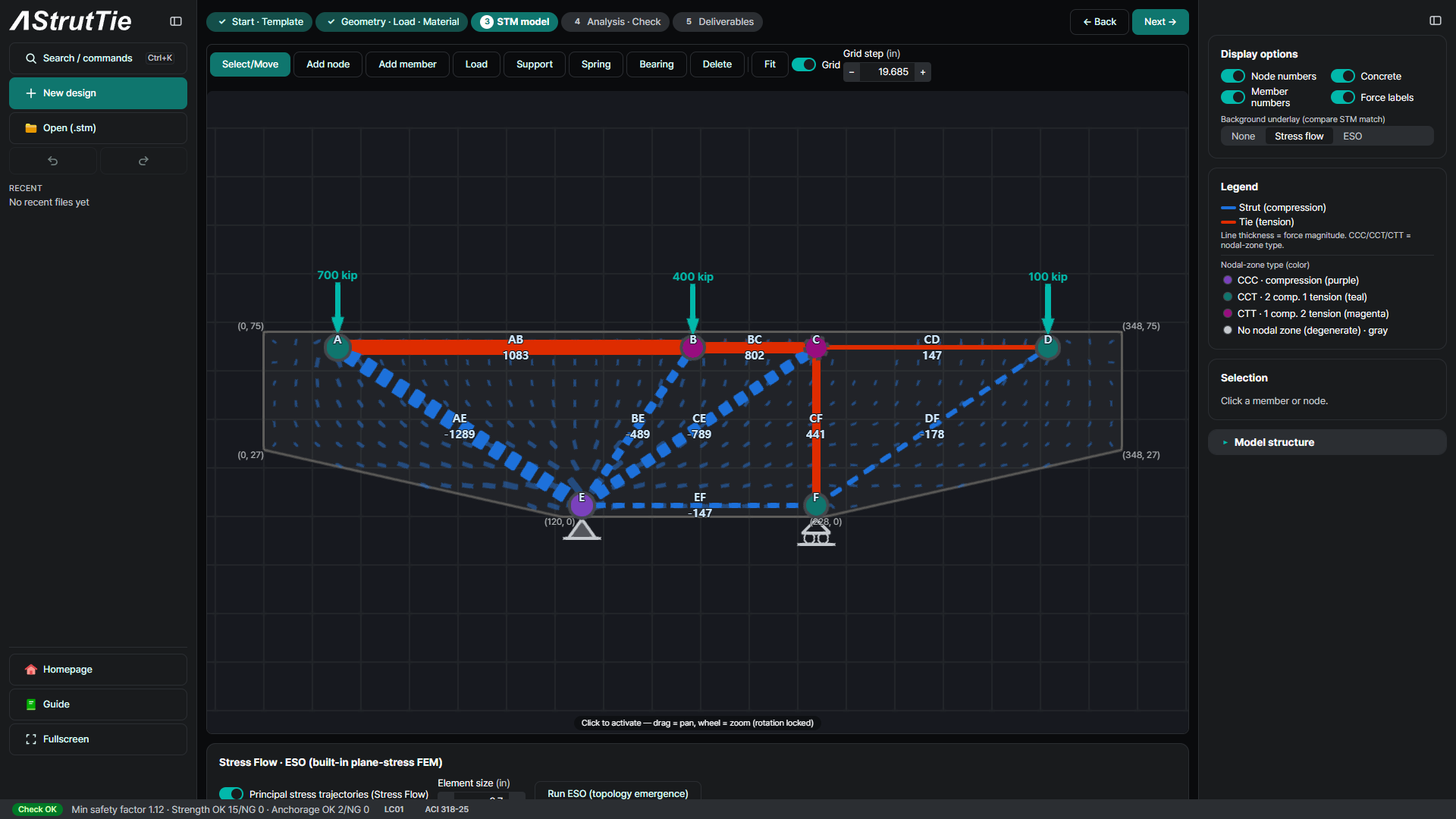

교각 코핑 템플릿으로 시작 모델을 만든 뒤, 원문 Model 1에 맞게 절점을 하나씩 편집했습니다. 타이 ABCD는 윗면 아래 6.5 in, 스트럿은 각 지압판에서 기둥으로 곧게 내려가고, 지점 절점 E·F는 기둥면 안쪽 9 in·4 in에 둡니다. 해석 결과 원문의 부재력이 kip 단위까지 그대로 나옵니다 — AB 1,083 · BC 802 · CD 147 · AE −1,289 · BE −489 · CE −789 · DF −178 · CF 441 · EF −147. 배경은 같은 코핑의 평면응력 흐름으로, 비교용입니다.


해석·검토 — 모든 부재, 모든 절점

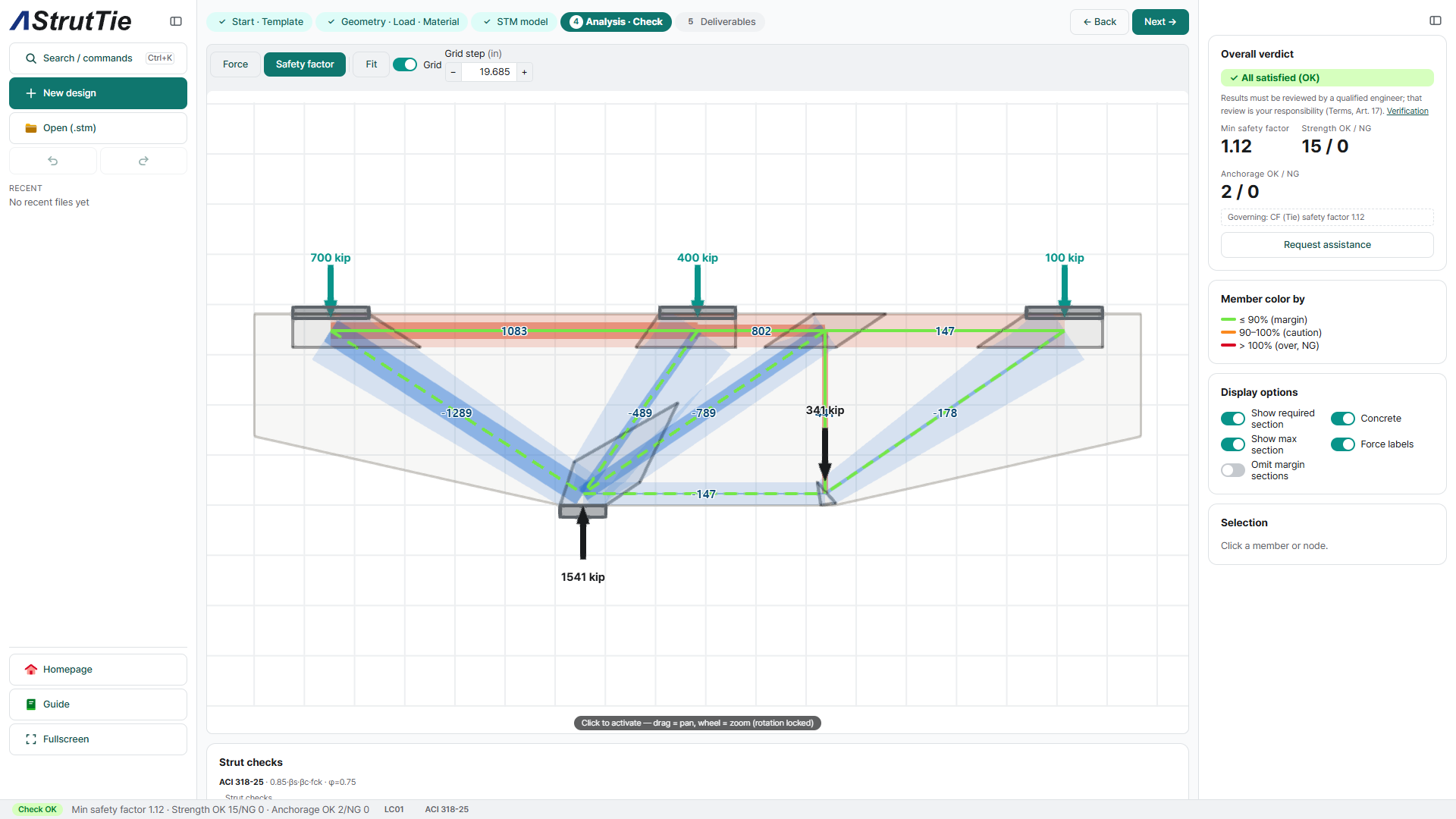

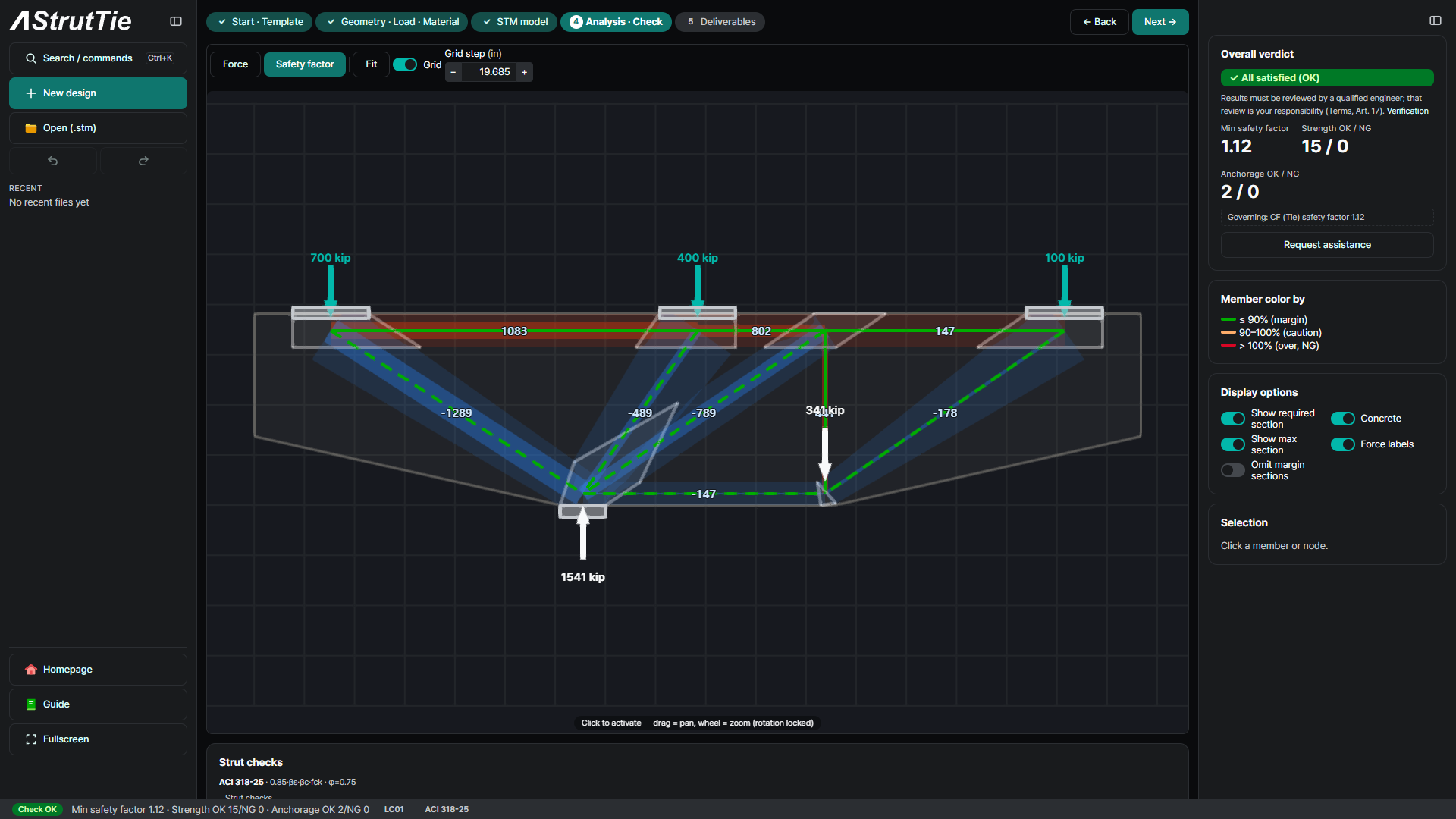

강도 검토 15건이 모두 통과하고 최소 안전율은 1.12입니다(지배 부재 = 연직 타이 CF). 갈고리 정착 2건도 통과합니다. 기둥 반력도 원문과 같습니다 — E에서 압축 1,541 kip, F에서 인장 341 kip.

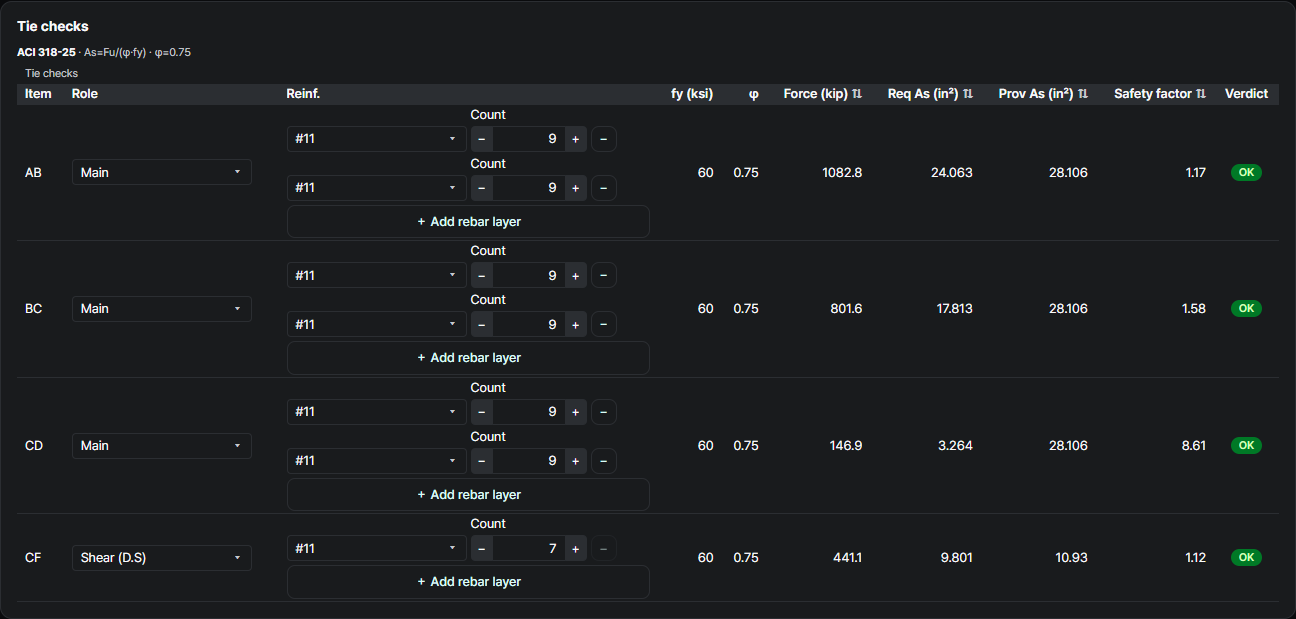

타이 검토 — 필요 철근량

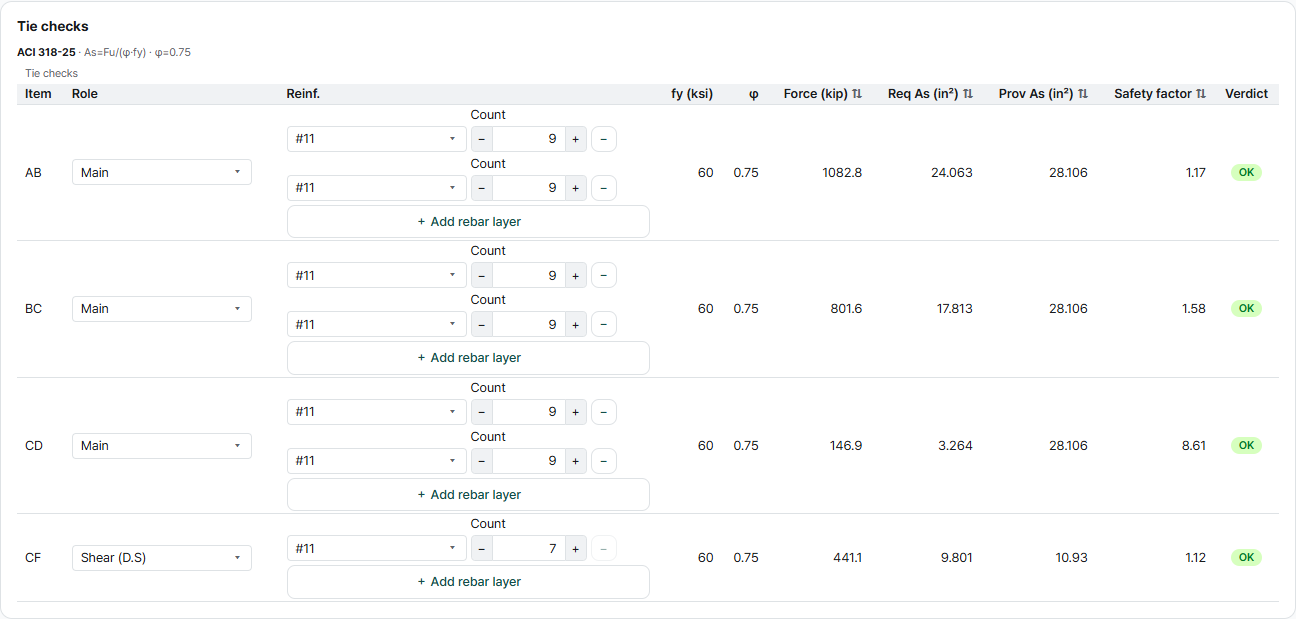

ACI 318-25타이 ABCD는 1,082.8 kip을 받아 24.06 in²가 필요하고, 2단 18-#11이 28.11 in²를 제공합니다(안전율 1.17). φ = 0.75와 타이 식이 그대로라 원문과 같은 철근, 같은 24.1 in²입니다. CF(441 kip)는 기둥 주철근이 코핑 안으로 올라온 부분입니다. 원문은 이를 기둥 설계로 넘겼고, 여기서는 트러스를 완결하기 위해 7-#11(10.93 in², 안전율 1.12)을 가정했습니다.


스트럿 검토 — 유효강도와 폭

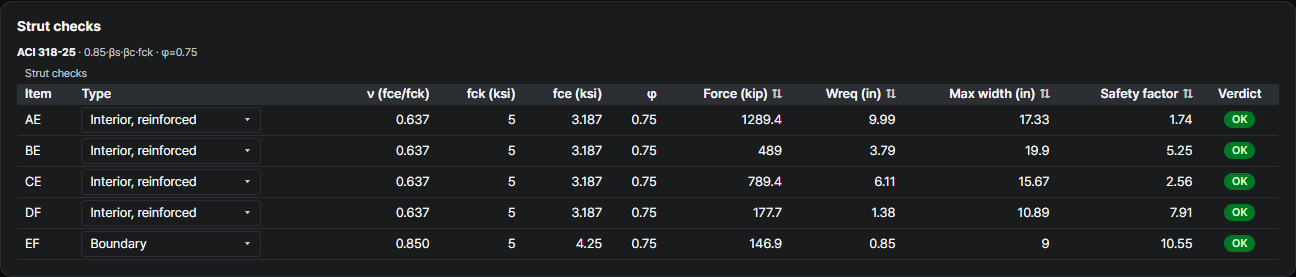

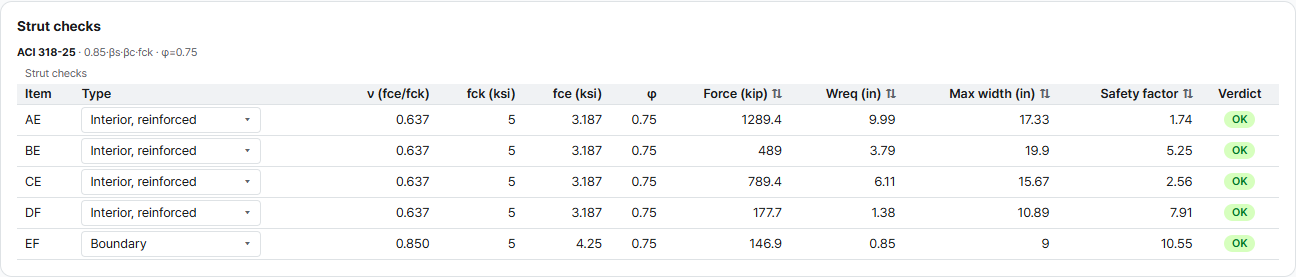

ACI 318-25지배 스트럿은 AE입니다. 1,289 kip에 대해 fce = 3.19 ksi(내부 스트럿, βs = 0.75)로 필요 폭 9.99 in, 절점 E 쪽 가용 폭은 17.33 in입니다(안전율 1.74). EF는 경계 스트럿(βs = 1.0)입니다. 내부 스트럿이 βs = 0.75를 유지하려면 §23.5의 분산철근이 있어야 합니다 — ⑧ 참조.

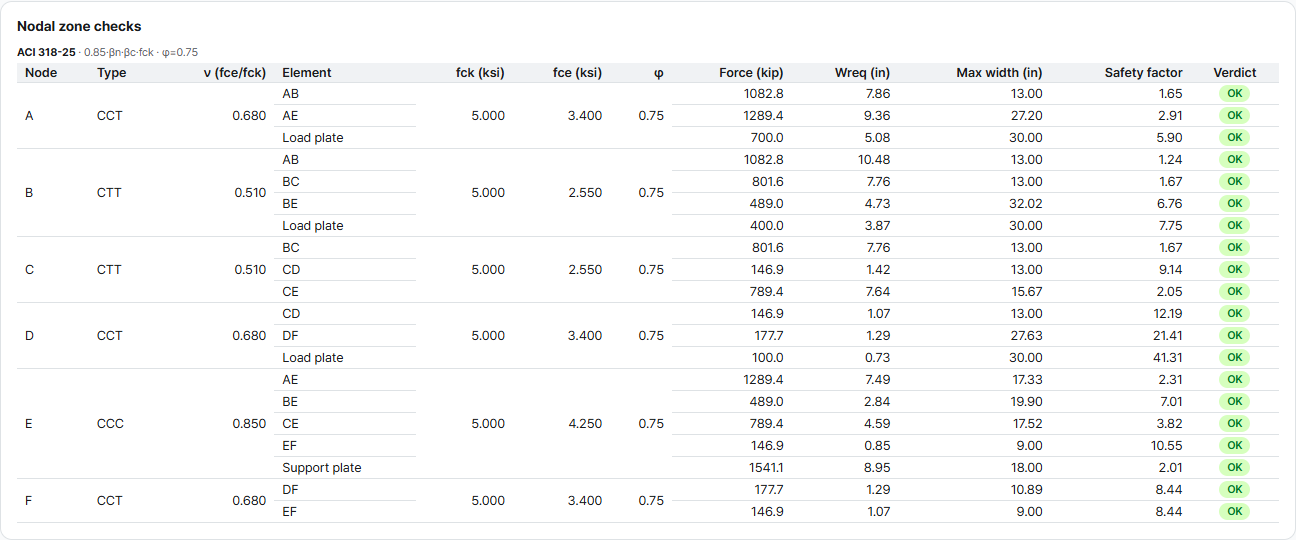

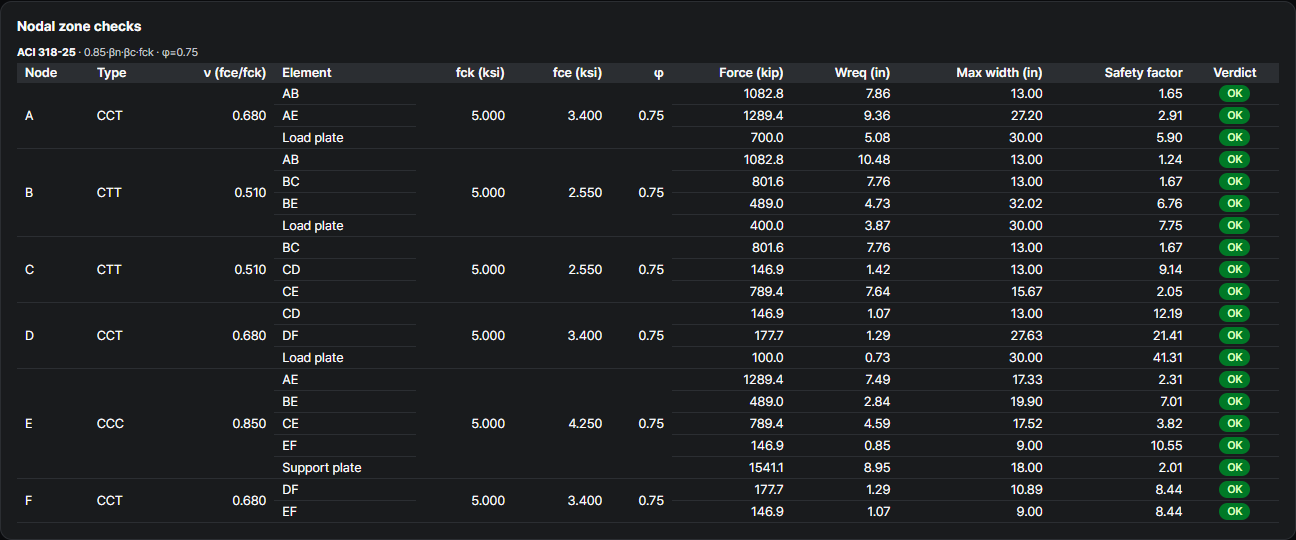

절점영역 검토 — 절점 유형별
ACI 318-25A·D는 타이 하나를, B·C는 타이 둘을 정착하고, E는 전부 압축입니다. 여유가 가장 작은 곳은 절점 B의 타이 면(안전율 1.24)이고, E의 1,541 kip 지지면은 2.01입니다.
| 절점 | βn | fce (ksi) |
|---|---|---|
| CCC (E) | 1.0 | 4.25 |
| CCT (A, D, F) | 0.8 | 3.40 |
| CTT (B, C) | 0.6 | 2.55 |

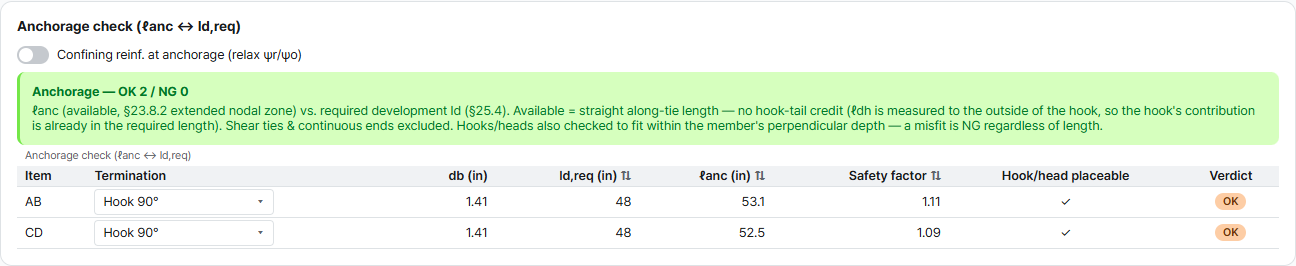

정착 검토 — 코핑 끝단의 갈고리 철근

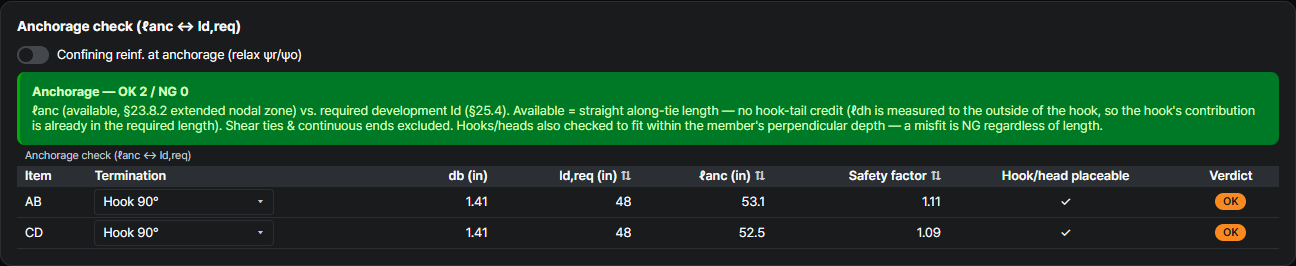

ACI 318-25 §23.8.2 · §25.418-#11은 끝단에서 표준 90° 갈고리로 끝납니다. ACI 318-25에서 #11 갈고리는 구속철근을 고려하지 않을 때(ψr = 1.6, ψo = 1.25) ℓdh = 48 in이 필요하고, 확장 절점영역의 가용 길이 ℓanc는 A에서 53.1 in(안전율 1.11), D에서 52.5 in(1.09)입니다. ACI 318-08의 원문은 23.9 in이면 충분했습니다 — 이 예제에서 가장 크게 달라지는 항목입니다.


원문에서 달라지는 것
ACI 318-08 → ACI 318-25같은 코핑, 같은 트러스, 같은 부재력이지만 답은 세 가지에서 달라집니다. 갈고리 정착길이가 약 두 배가 됩니다. 원문의 균열제어 철근(방향별 철근비 0.0021)은 §23.5를 충족하지 못합니다 — 직교 격자는 방향별 0.0025가 필요하고, 36 in 지압판 옆 콘크리트 여유가 9 in뿐이라 스트럿 폭의 절반에 못 미쳐 횡구속으로 볼 수 없기 때문입니다. 그리고 폭 가정 두 곳이 다른데, 두 곳 모두 원문 쪽이 더 보수적입니다.
| 검토 | SP-273 (ACI 318-08) | 이 예제 — ACI 318-25 | 이유 |
|---|---|---|---|
| 부재력 (9개) | AB 1,083 · AE −1,289 kip … | 동일 | 같은 트러스 |
| 타이 ABCD, 18-#11 | 필요 24.1 in² | 필요 24.06 in² | φ·타이 식 동일 |
| 갈고리 정착, #11 | ℓdh 23.9 in / 가용 48.5 in | ℓdh 48 in / 가용 53.1 in | ACI 318-19에서 갈고리 정착식 개정 |
| 분산철근 | #5 4가닥 @ 11 in + 각 면 7-#6 | #5 4가닥 @ 9 in + 각 면 #6 @ 6 in | §23.5: 방향별 0.0025 |
| 절점 A 타이 면 | 강도의 0.91 | 강도의 0.61 | 면외 폭: 지압판 36 in(원문) 대 코핑 54 in |
| 절점 E의 스트럿 AE | 강도의 0.83 | 강도의 0.58 | 면 폭: 절점 E 분할 12.1 in(원문) 대 지지면 18 in 전체 17.3 in |
| 기둥 주철근 CF | 기둥 설계로 넘김 | 7-#11 가정, 코핑 내 정착은 기둥·접합부 설계로 | 원문과 같음 |
모두 AStrutTie가 모든 모델에 수행하는 검토입니다. 여기서는 누구나 열어 볼 수 있는 공개 예제와 대조해 부재력이 kip 단위까지 일치하고, 달라지는 곳은 모두 조문이나 가정으로 설명됩니다. 검증 방법 보기 →
