검증으로 증명하는 스트럿-타이 모델 설계.
AStrutTie는 일반적인 보 이론이 적용되지 않는 콘크리트 구조부재 — 깊은보·코벨·교각 코핑·기초·프레임 코너 — 를 눈으로 보고, 검토하고, 감리에게 제출할 수 있는 스트럿-타이 모델로 설계합니다.
- 스트럿 — 콘크리트 압축
- 타이 — 철근 인장
- 절점영역
- 29종자동 게이트
- 2,356건검사 통과
- 16종D-영역 템플릿
- 5종설계기준
- ✓ 독립 기준 교차검증 — 공개된 ACI 318-19 수계산·SAP2000·처음부터 독립 구현한 numpy 기준값 검증 방법 보기 →
- ✓ AI 노하우 데이터는 고객 소유 — 다른 고객 학습에 쓰지 않음 데이터 정책 →
강도검토가 아니라 모델 선정
STM의 핵심은 하중전달경로를 가장 잘 대변하는 트러스 모델을 선정하는 일이나, 그 답은 하나로 정해지지 않습니다 — 평형·연성·사용성·제작성을 동시에 만족해야 하고, 스트럿과 타이는 탄성 응력 궤적에서 크게 벗어나지 않아야 합니다.
따라서 AStrutTie는 응력 흐름을 기반으로 하중전달경로에 맞는 트러스 모델을 선정하도록 안내하고, 형상·하중을 변경하면 강도검토를 자동으로 다시 수행합니다.
직접 해보기

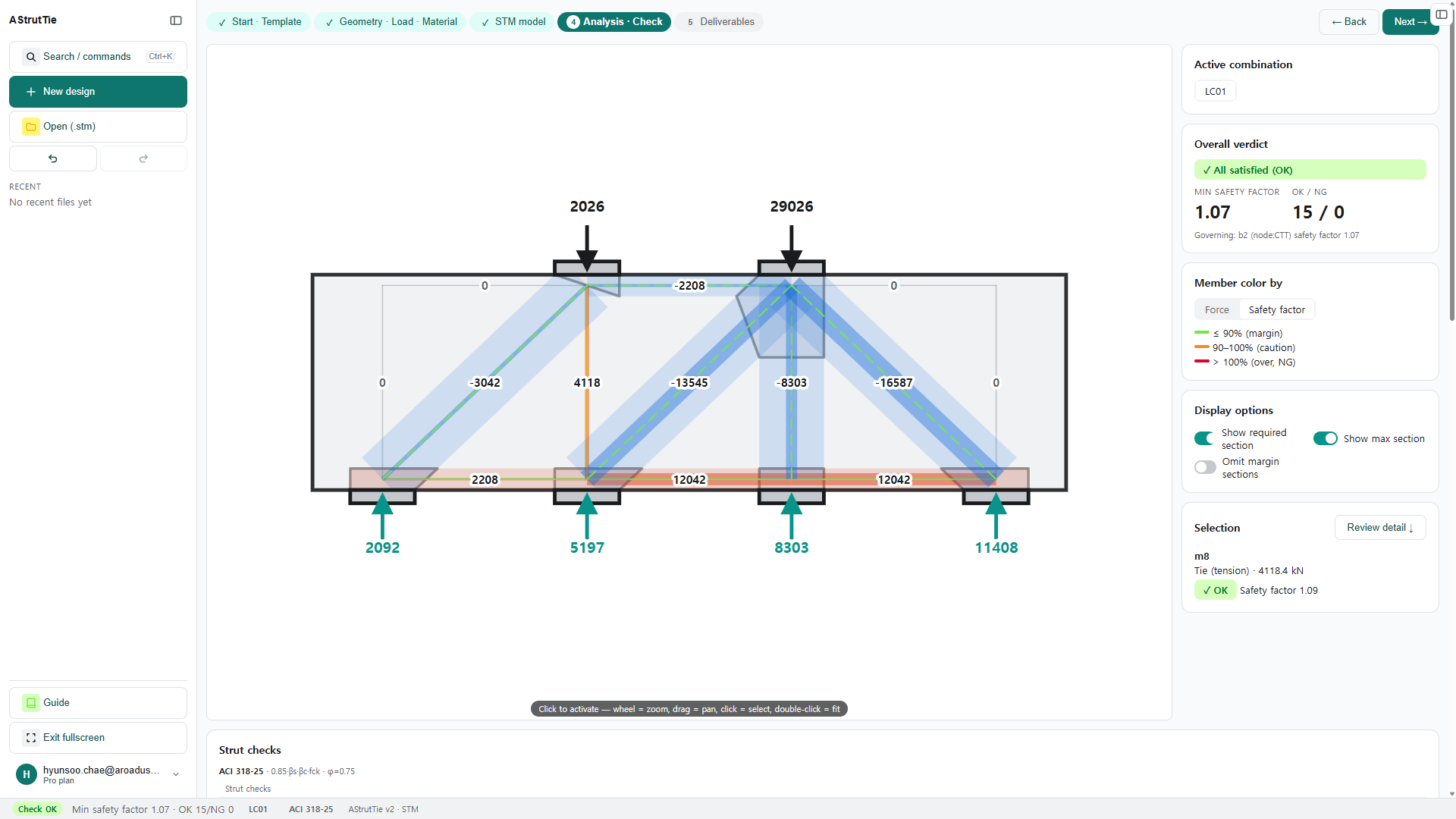

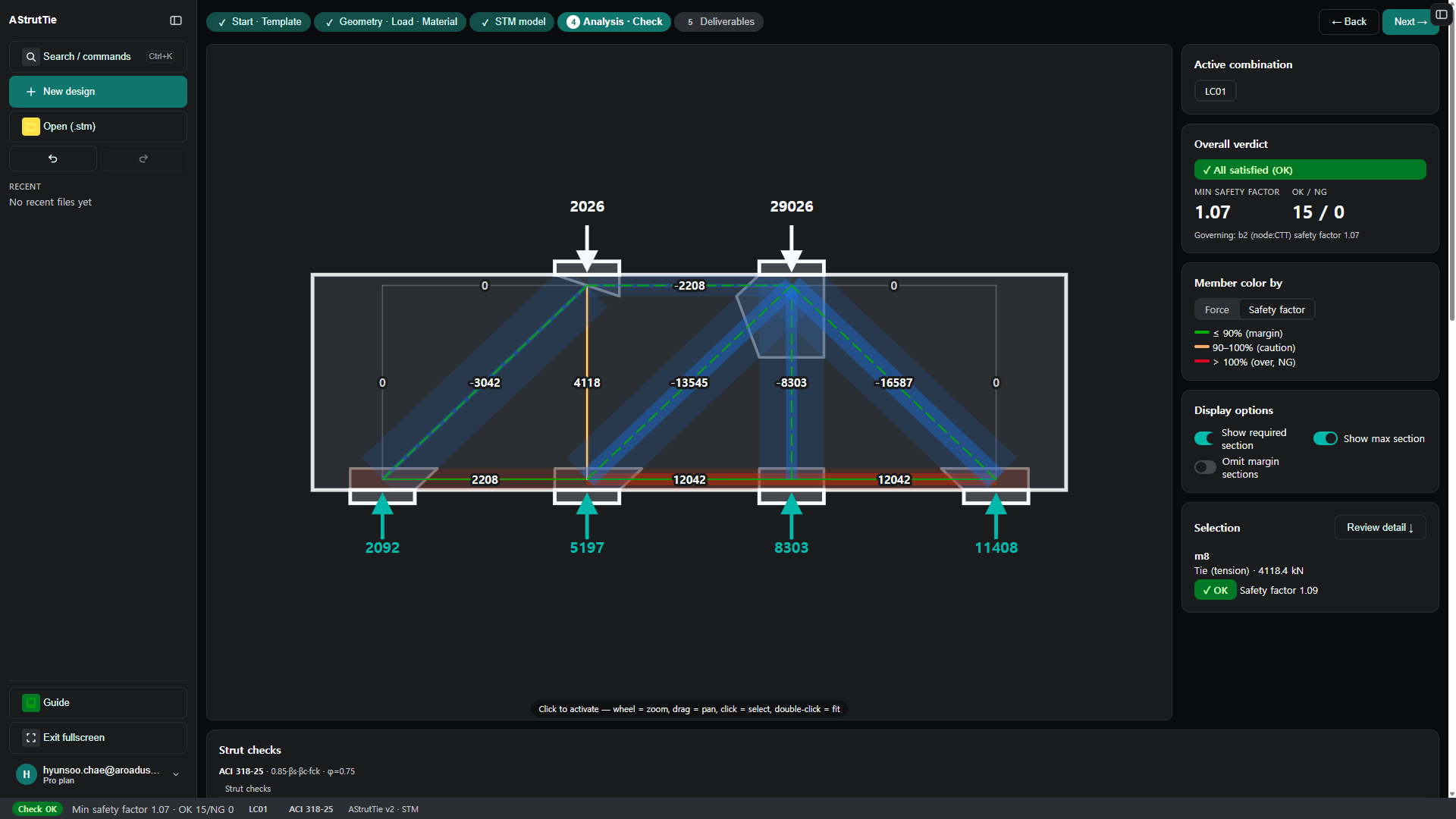

하중을 변경하면 부재력·필요단면적이 실시간으로 변화합니다.
제품 둘러보기

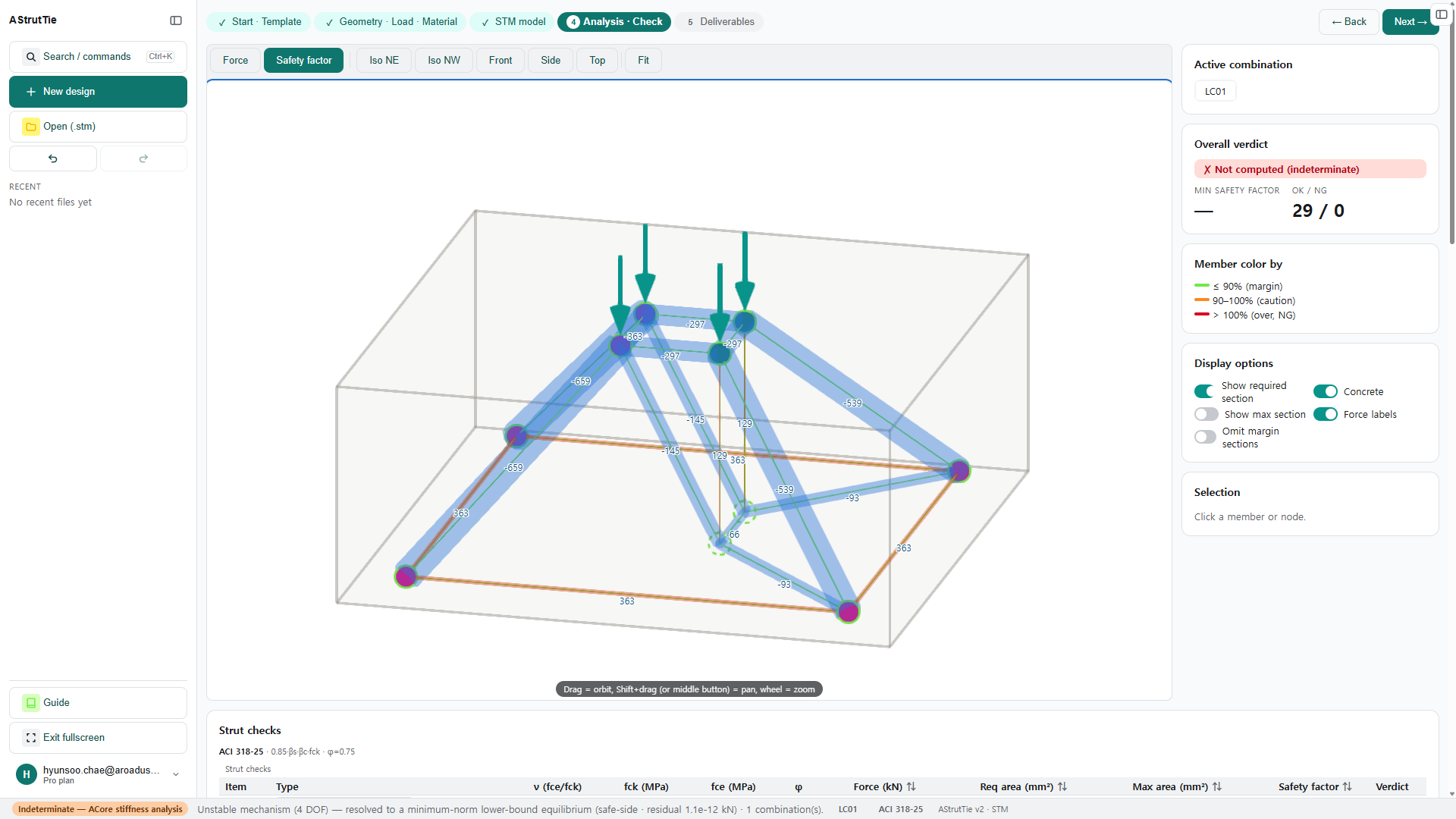

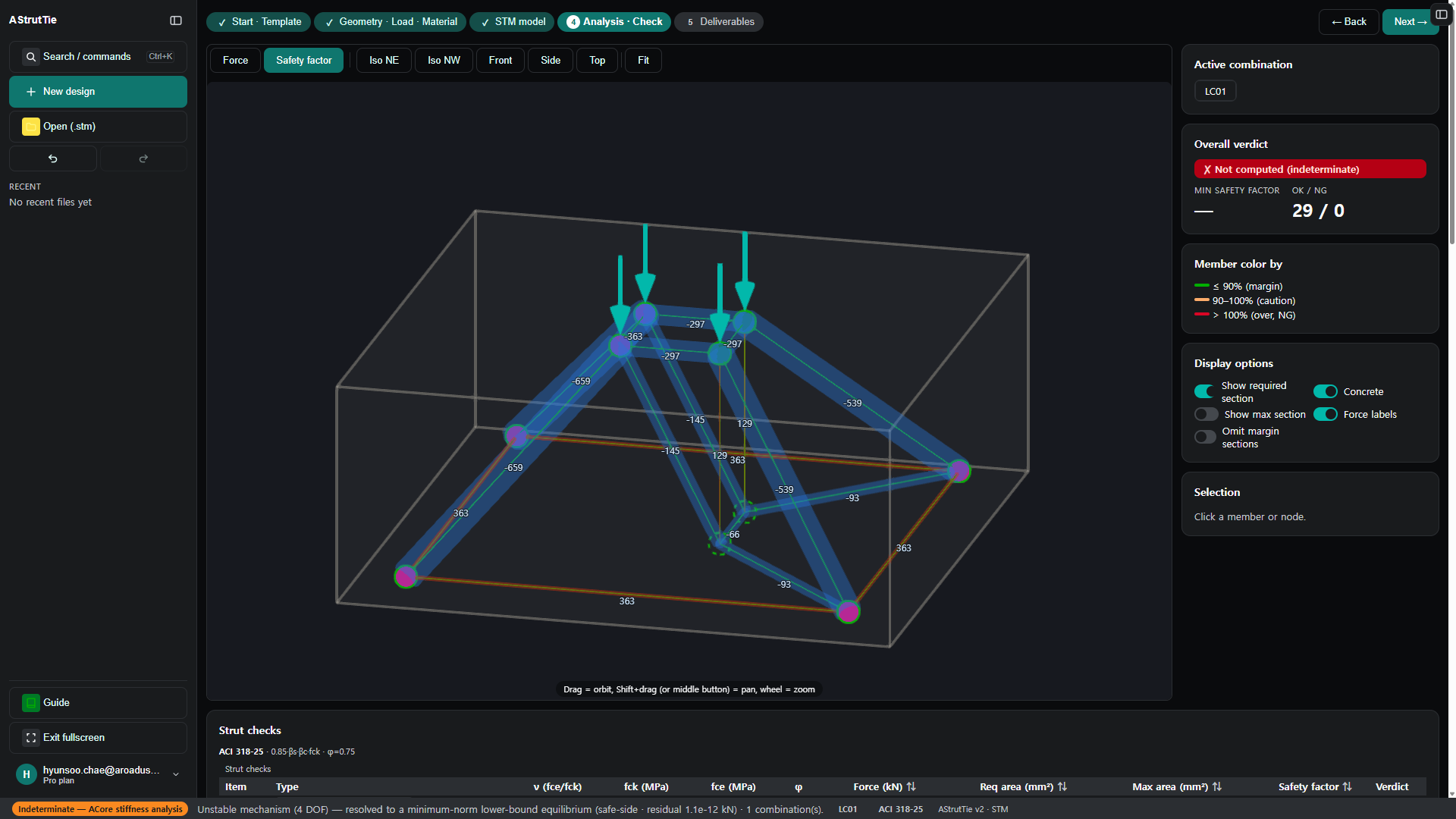

AStrutTie 실제 화면을 작업 순서대로 — 모델을 만들고, 응력 흐름과 대조하고, 설계기준으로 검토하고, 계산서로 제출합니다.
무엇을 하나
형상 입력부터 제출용 계산서까지, 스트럿-타이 모델 설계 워크플로 전체.

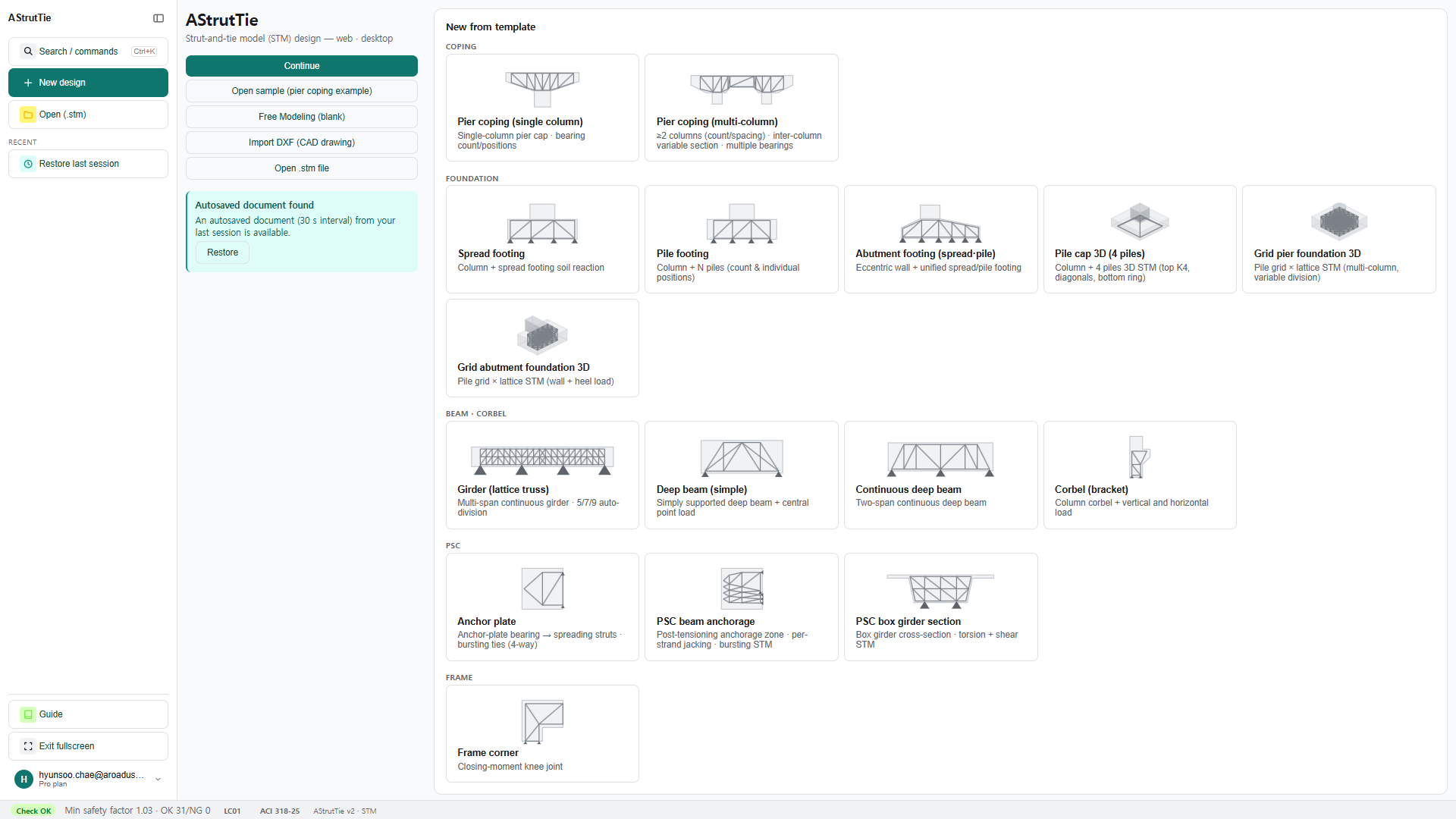

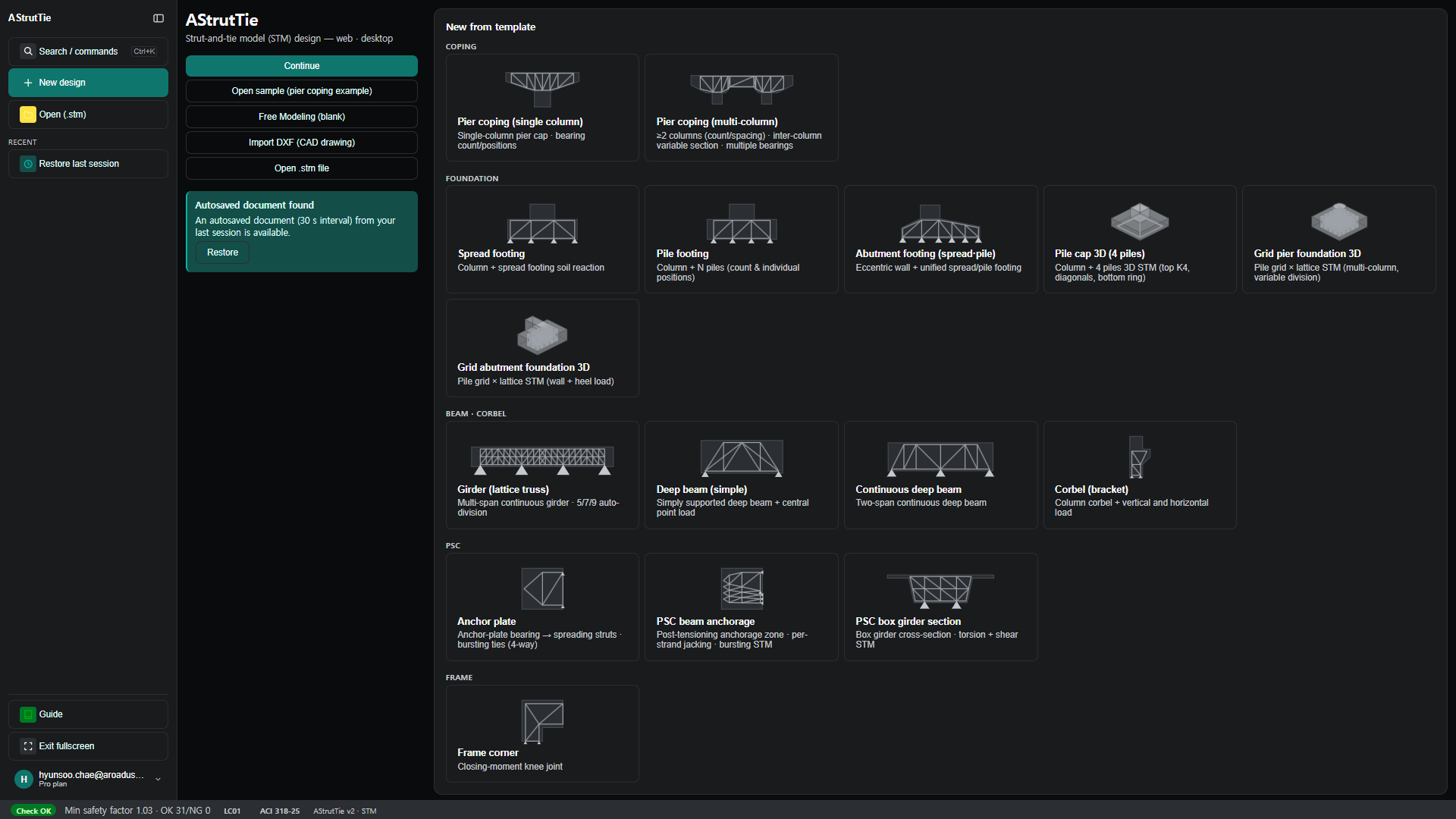

D-영역 템플릿 16종
기초(확대·말뚝·교대·3D 말뚝캡·교각/교대 그리드)·깊은보·연속 깊은보·코벨·교각 코핑·프레임 코너·정착판·PSC 정착부·박스거더·격자 거더 — 검증된 스트럿-타이 모델을 몇 시간이 아니라 몇 분에.
설계기준 5종

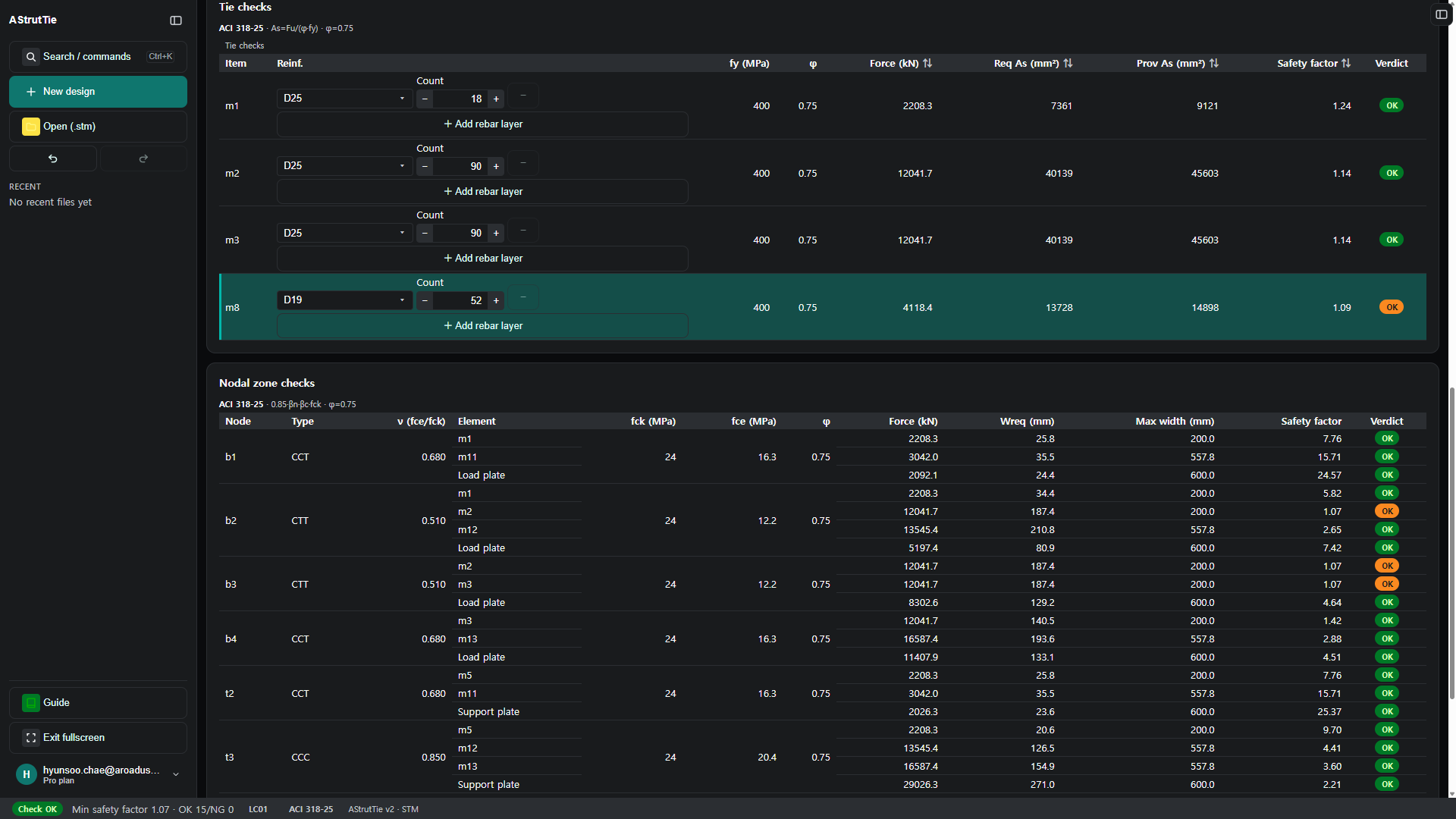

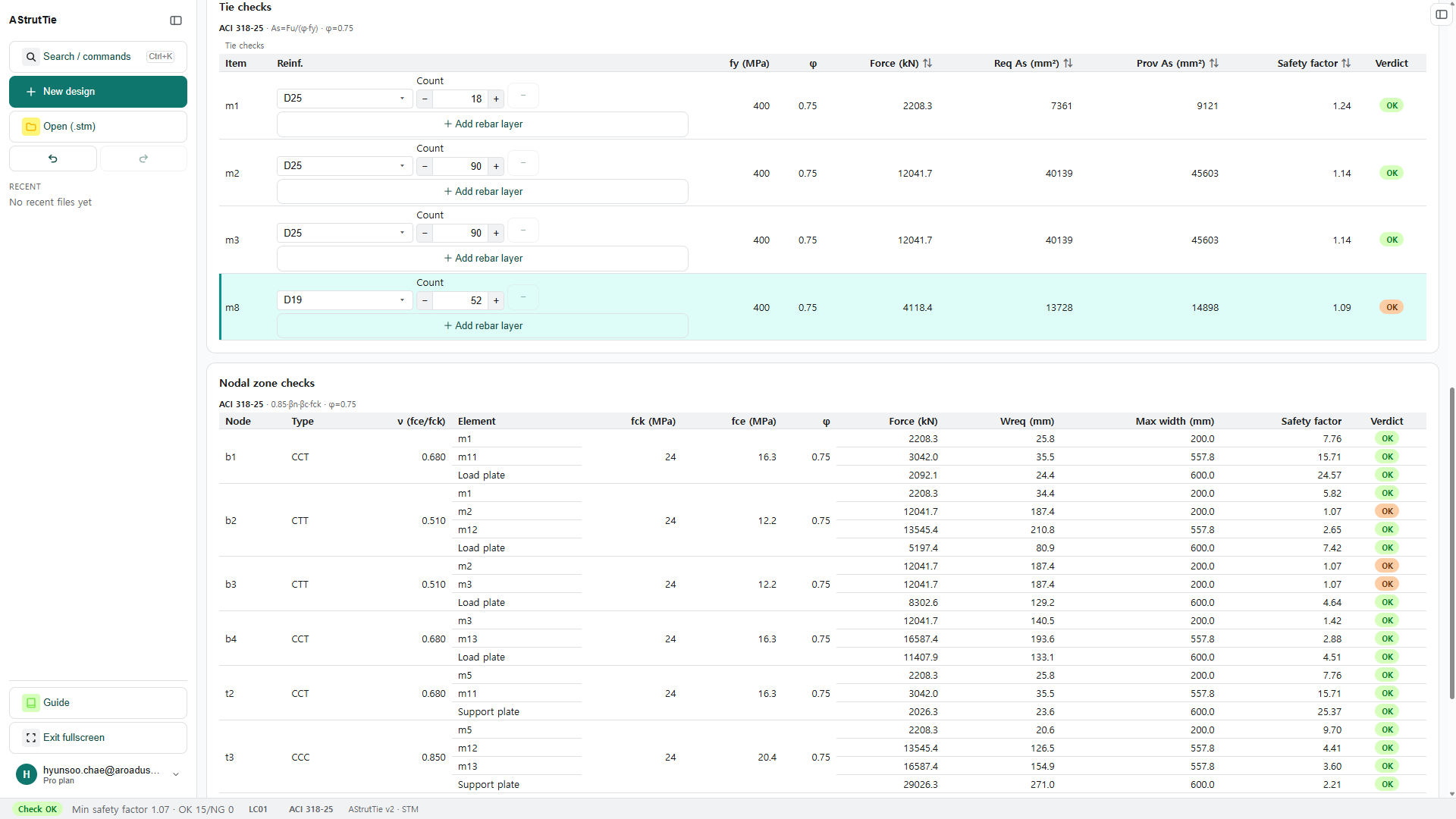

KDS 강도설계&한계상태 · ACI 318 · AASHTO LRFD · Eurocode 2 — 기준별 공칭강도를 정확히 적용한 스트럿·타이·절점영역 검토.
트러스 + 평면고체 솔버

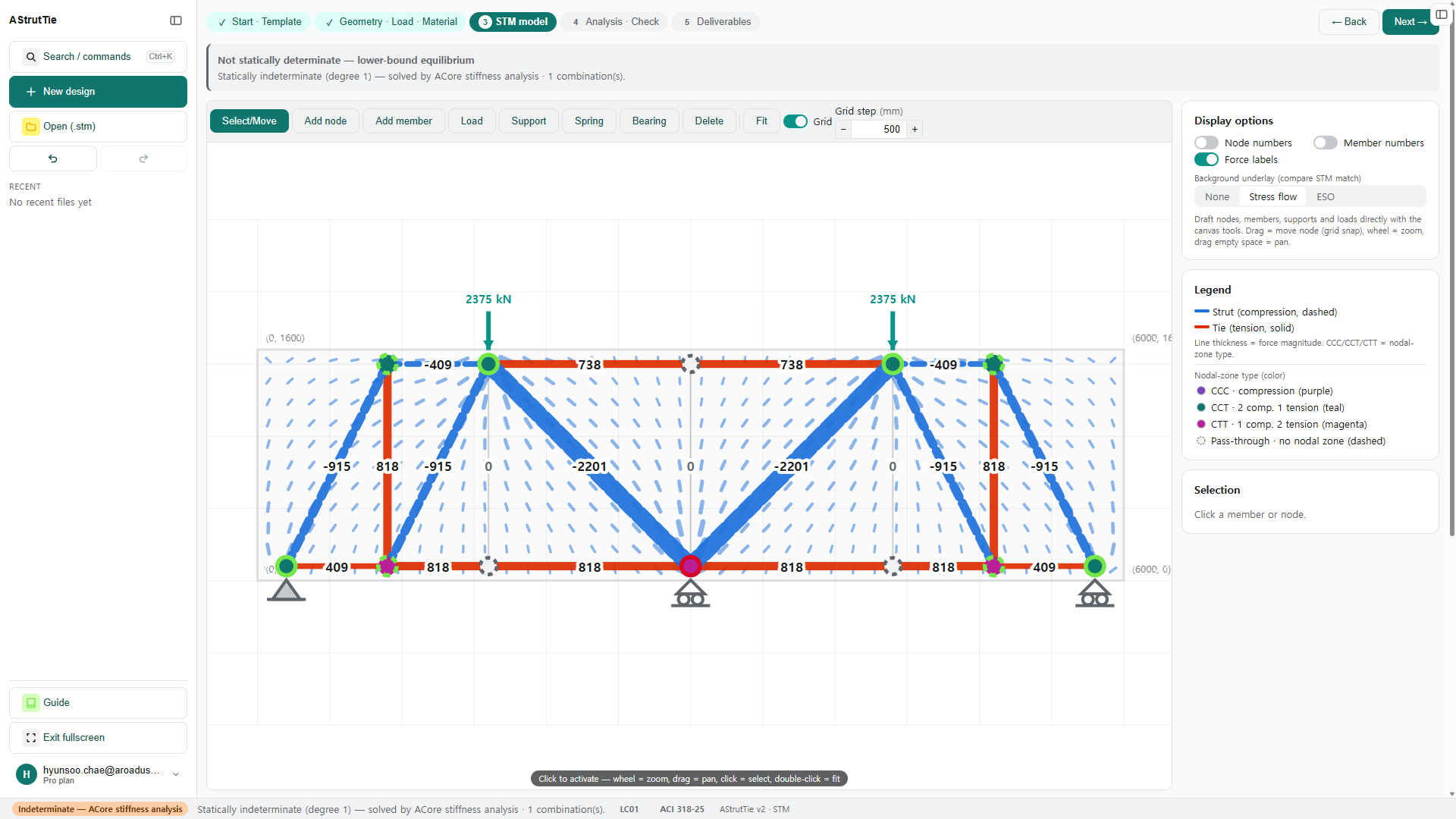

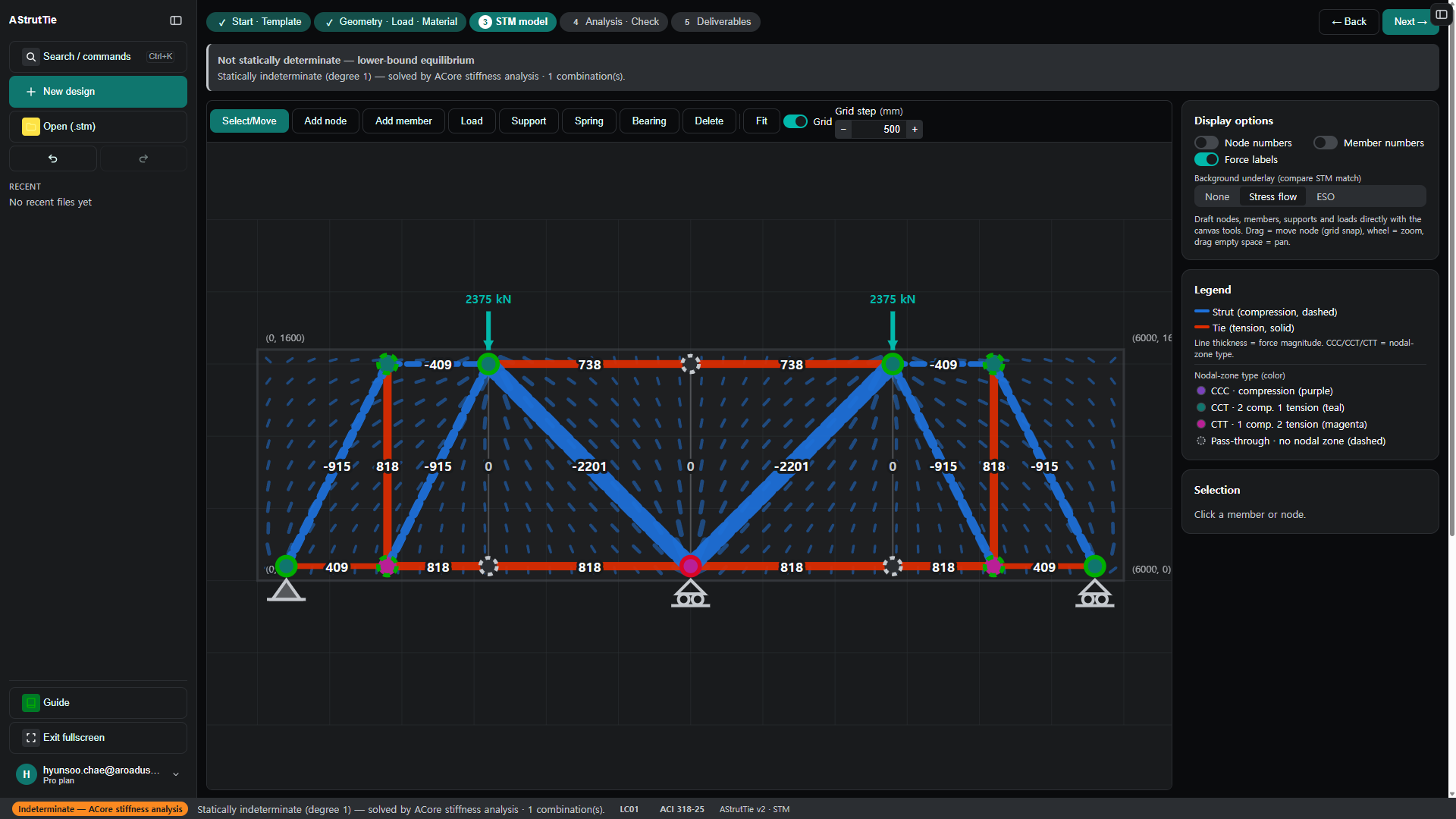

정정·부정정 트러스 해석, 평면응력 FE, 주응력 흐름(Stress Flow), 그리고 모델 형상을 안내하는 ESO 위상 최적화.

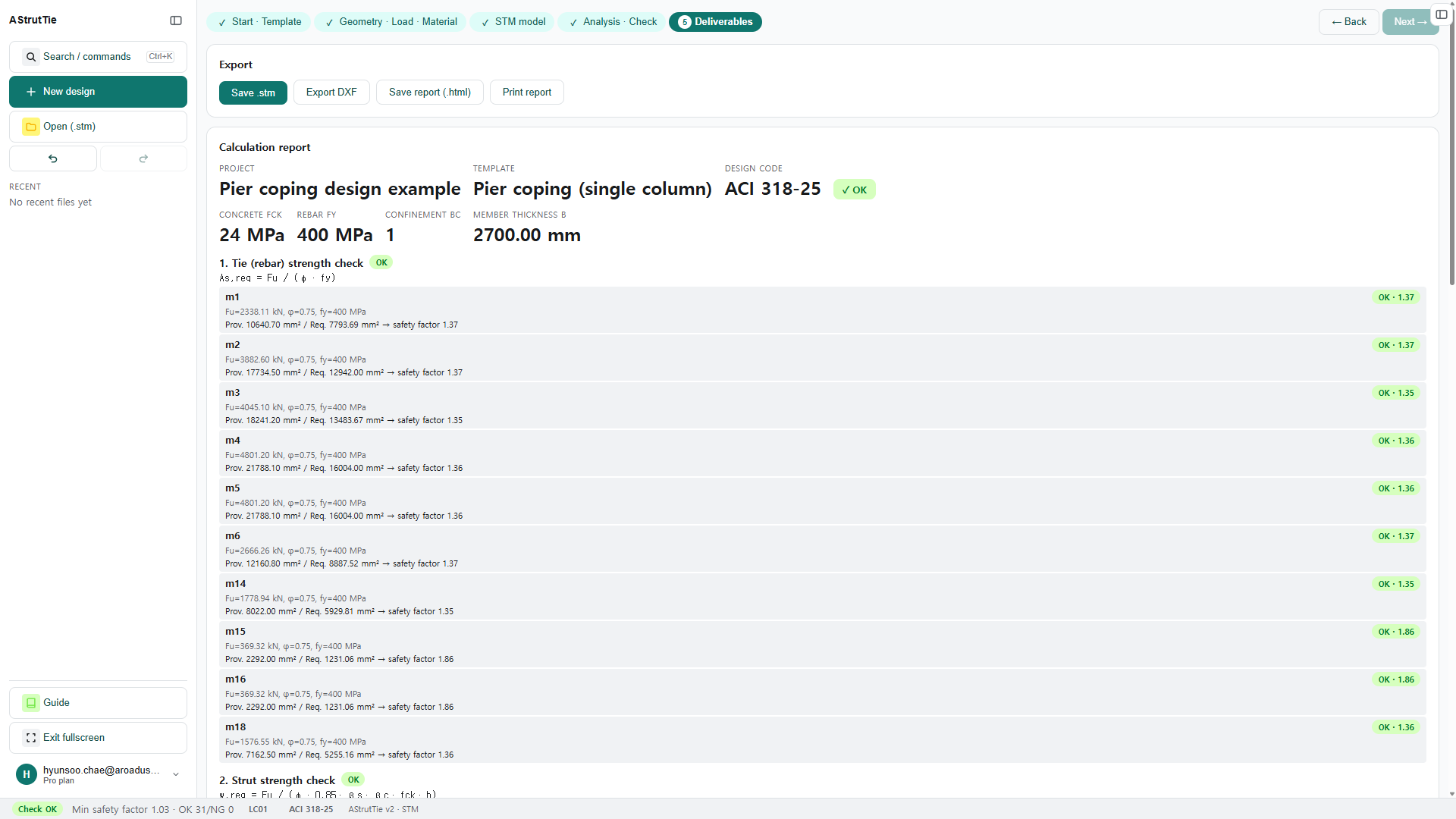

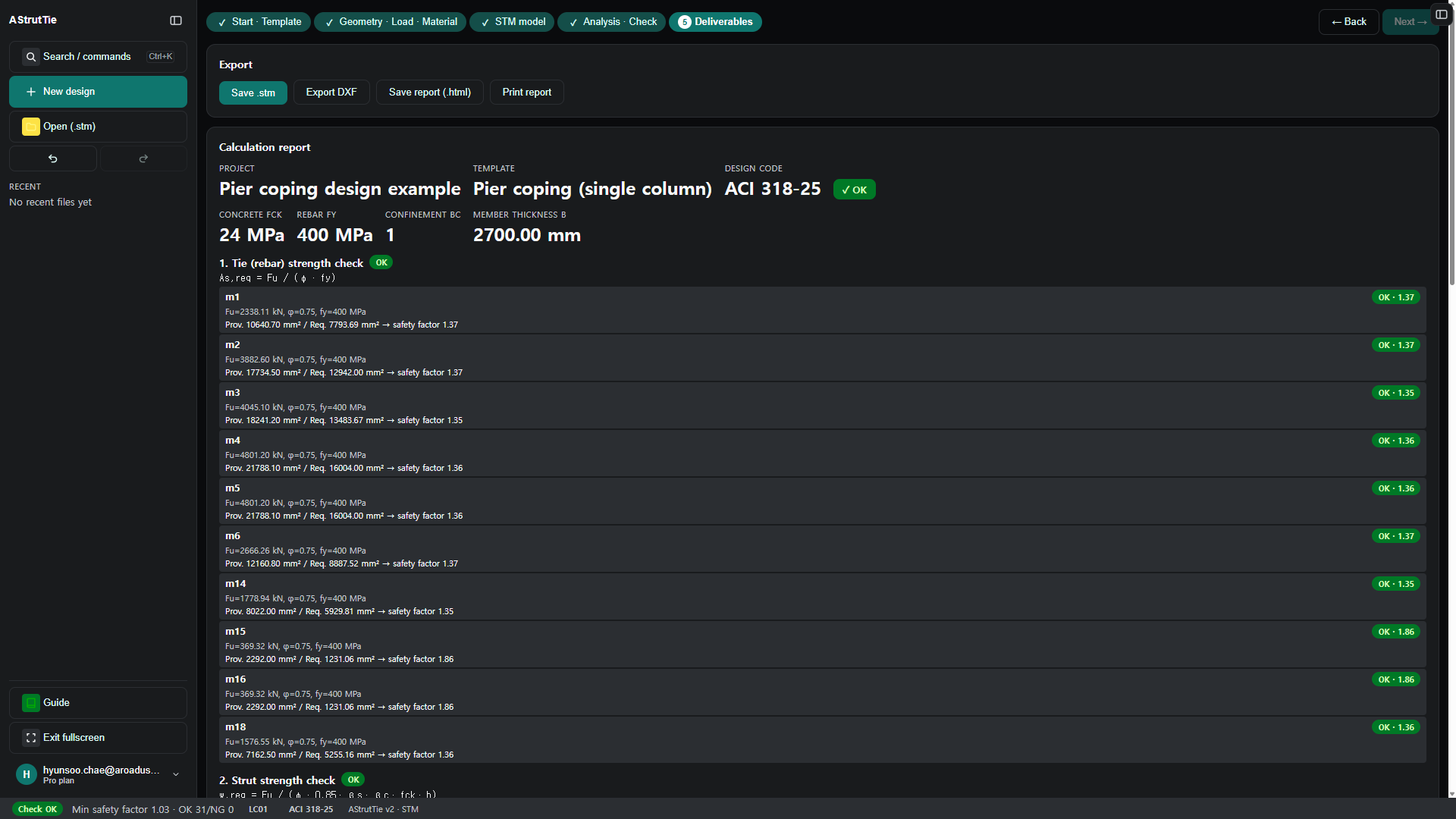

감리가 받아주는 계산서
HTML 계산서 — Word로 열거나 PDF로 인쇄 — 모든 검토 항목이 기준 조항까지 추적됩니다.
DXF 불러오기
부재 외곽선과 트러스 형상을 CAD에서 그대로 — 다시 그리지 않습니다.
웹·데스크톱 한 벌 워크스페이스
새 AStrutTie는 브라우저와 데스크톱이 한 코드베이스: 단일 워크스페이스, 명령 팔레트, 검토 NG 한 번에 자동 시정.
AI 검토 보조 — 순차 제공 중
이미 계산된 결과를 선배 엔지니어의 눈으로 — 지배 부재·NG 항목·다음 조치를 평이한 말로 제시합니다. 모든 수치는 검증된 솔버의 것, AI는 재계산하지 않습니다. 판단과 서명은 엔지니어의 몫. 모델 제안 기능은 개발 중입니다.
재포장이 아니라 재구축
AStrutTie를 바닥부터 다시 만들었습니다. 검증된 강도식은 그대로, 엔진은 설치 없이 브라우저에서 구동되고, 데스크톱도 같은 코드로 빌드됩니다.
- NG 한 번에 자동 시정 — 포락·증량만(어떤 경우에도 위험측으로 조용히 넘어가지 않음)
- 명령 팔레트(Ctrl+K)·키보드 우선 워크플로
- 해석·설계검토는 브라우저 안 WebAssembly 로컬 실행 — 모델이 브라우저를 떠나지 않음
