실전 예제 — 2기둥 교각 코핑 설계

2기둥 교각 코핑은 두 기둥 사이를 지나며 거더 지압반력을 두 기둥으로 전달합니다. 단일기둥과 마찬가지로 D-영역이라 스트럿-타이 모델로 설계합니다 — AStrutTie에서 같은 흐름을 2기둥 형상에 적용합니다.

AStrutTie 2020 Technical Book Example 01 §1.2(2기둥 교각) 기준 · ACI 318-25로 실행.

주어진 값

f_ck = 24 MPa (콘크리트)
f_y = 400 MPa (철근)
φ = 0.75 (강도감소계수)

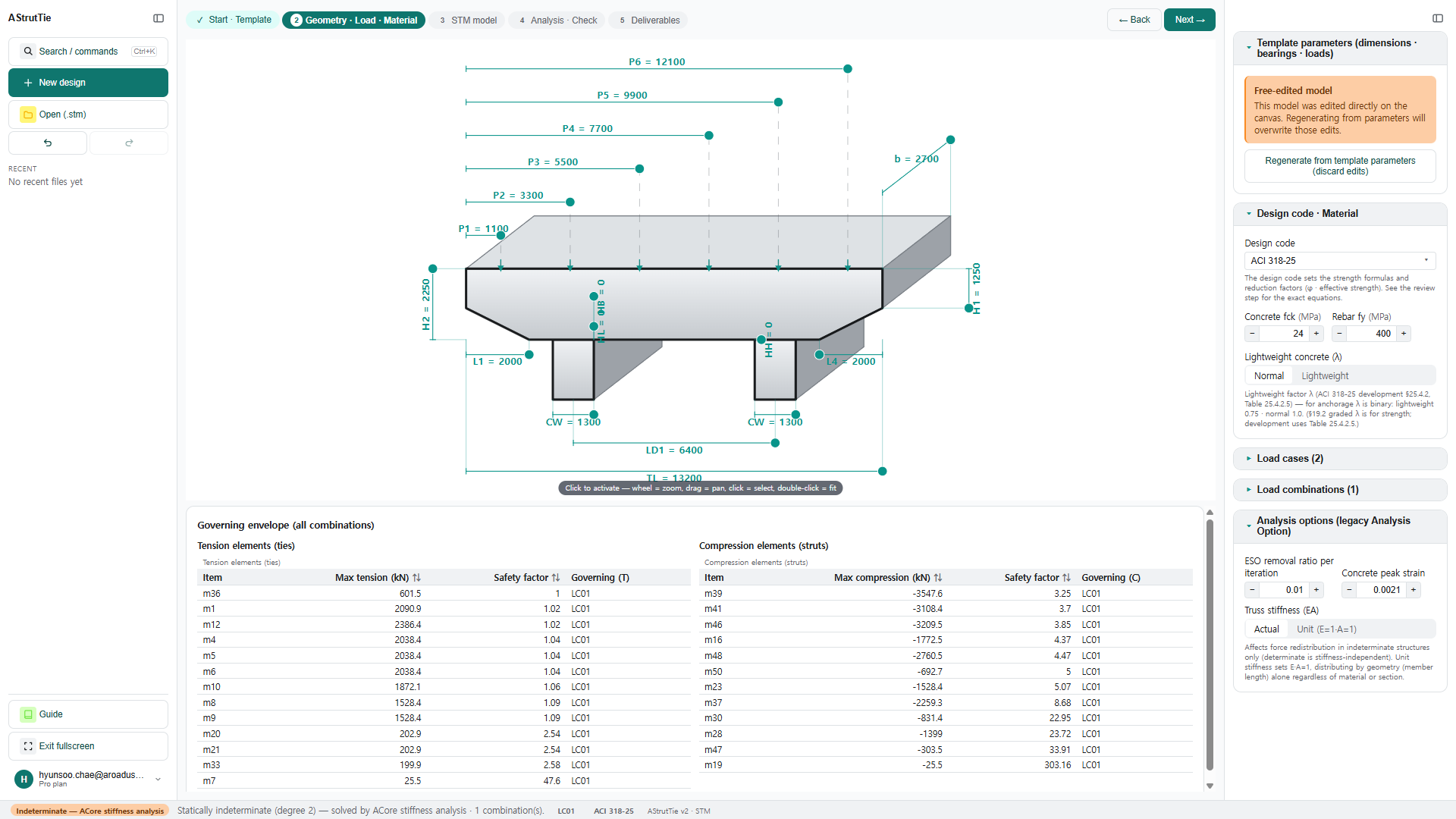

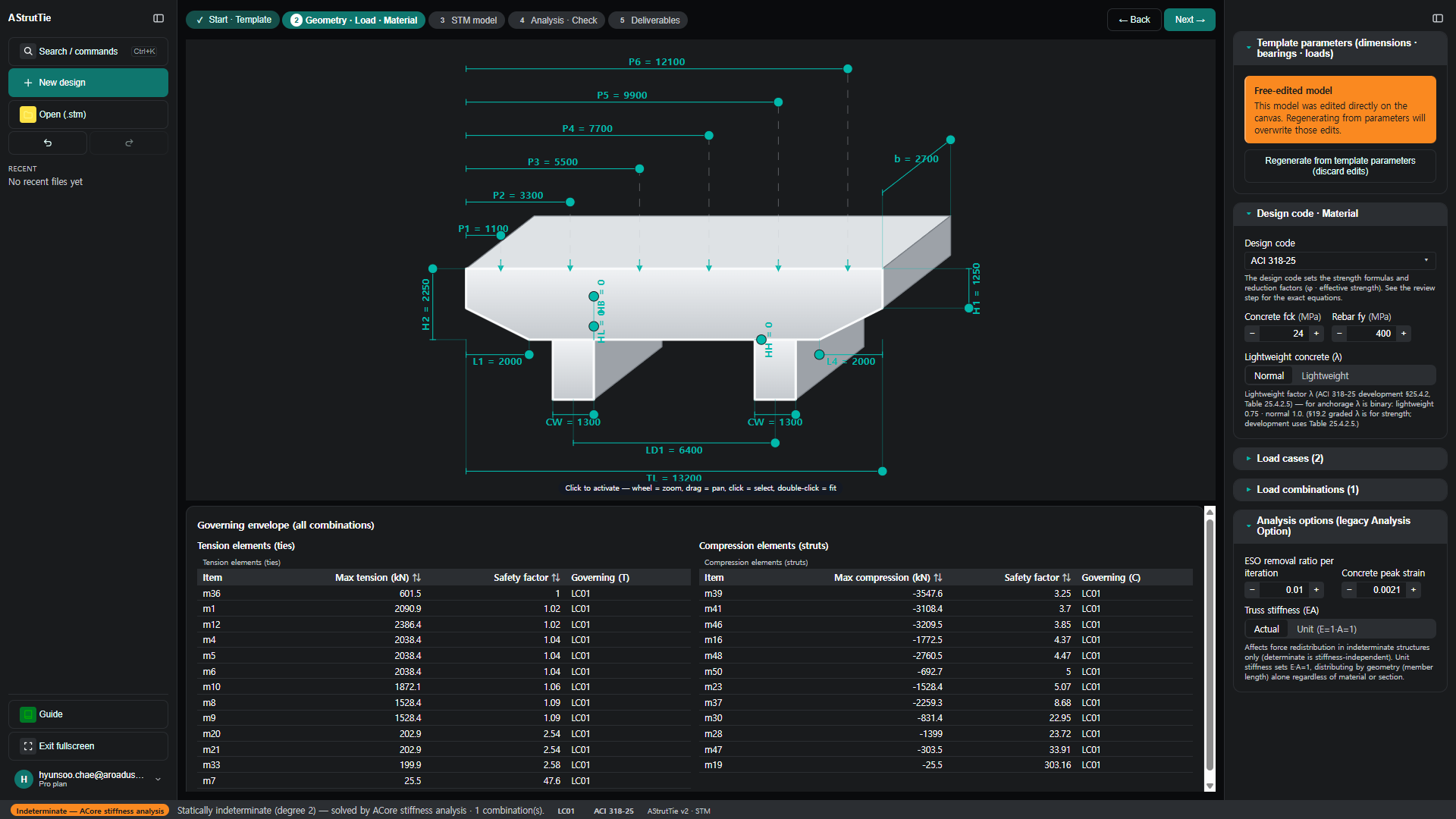

코핑 치수·지압판·사용하중 — 템플릿에서 입력(아래 도면 참조)

①

문제 정의

2기둥 교각 코핑은 거더 지압반력을 두 지지 기둥으로 전달합니다. 형상·지압·하중이 설계를 정의하며, 도면 위에 바로 입력합니다.

②

모델 구성 — 템플릿 → 스트럿-타이

코핑 템플릿이 스트럿-타이 모델을 자동 구성합니다: 스트럿(압축·파선), 타이(인장·실선), CCC / CCT / CTT 절점영역. 이후 두 기둥 사이 하중경로에 맞게 정리합니다.

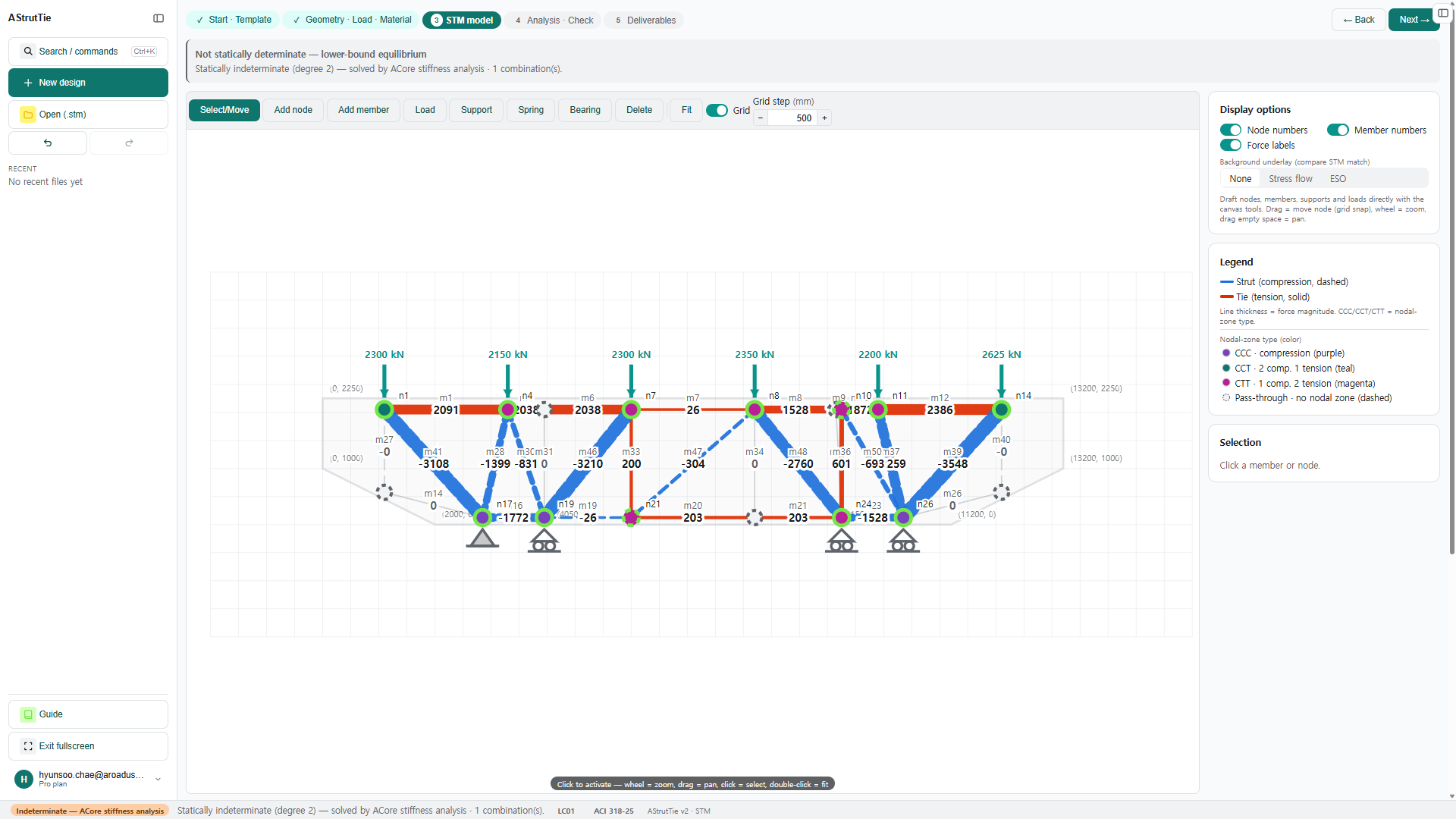

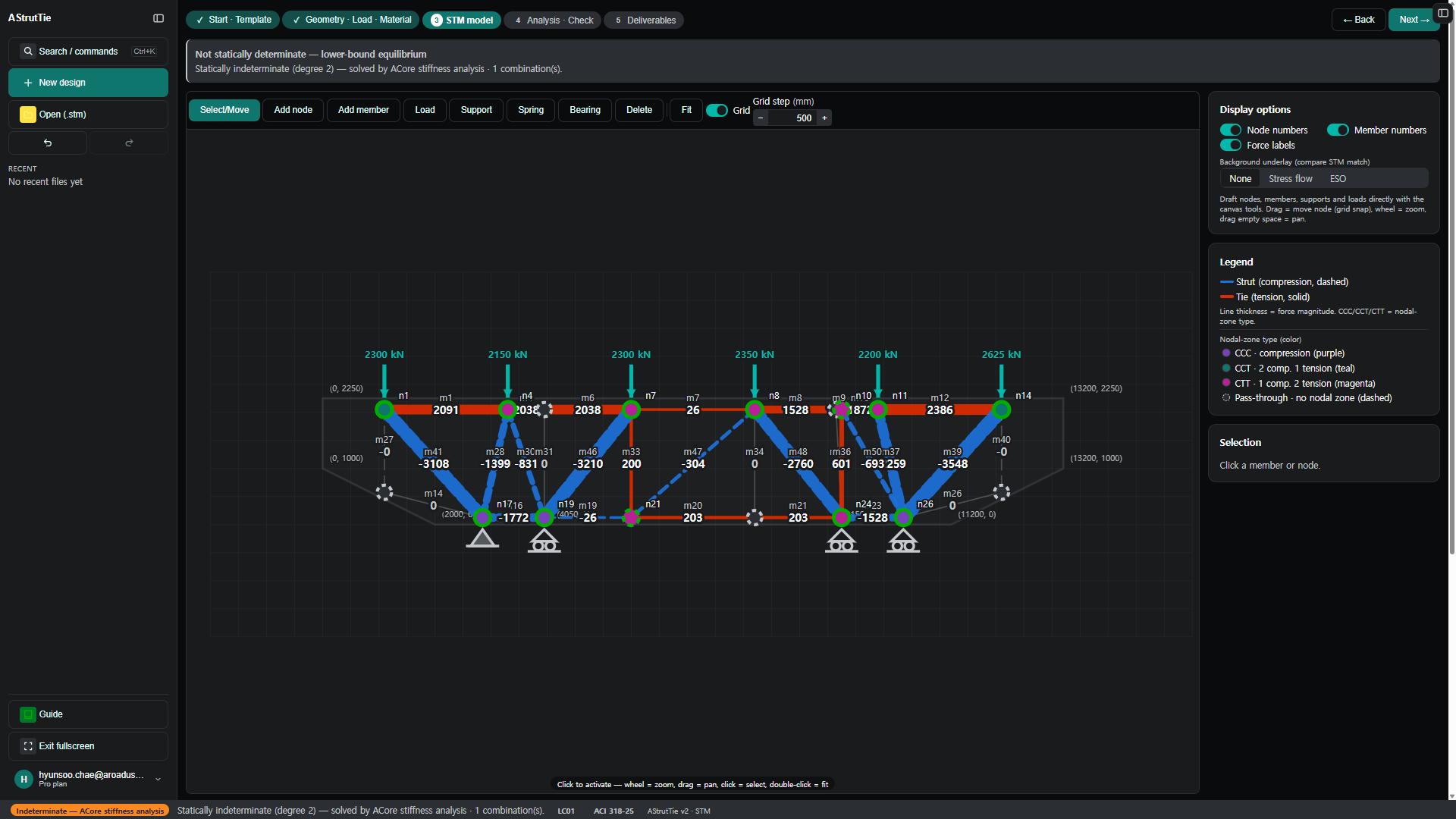

2기둥 코핑 스트럿-타이 모델 — AStrutTie 캔버스의 스트럿-타이 모델.

③

해석·검토 — 전 부재·전 조합

이 코핑은 정정이 아니므로(부정정 2차) ACore 강성 해석으로 풉니다; 이어 모든 부재를 기준에 대조합니다 — 여기서 49 / 0.

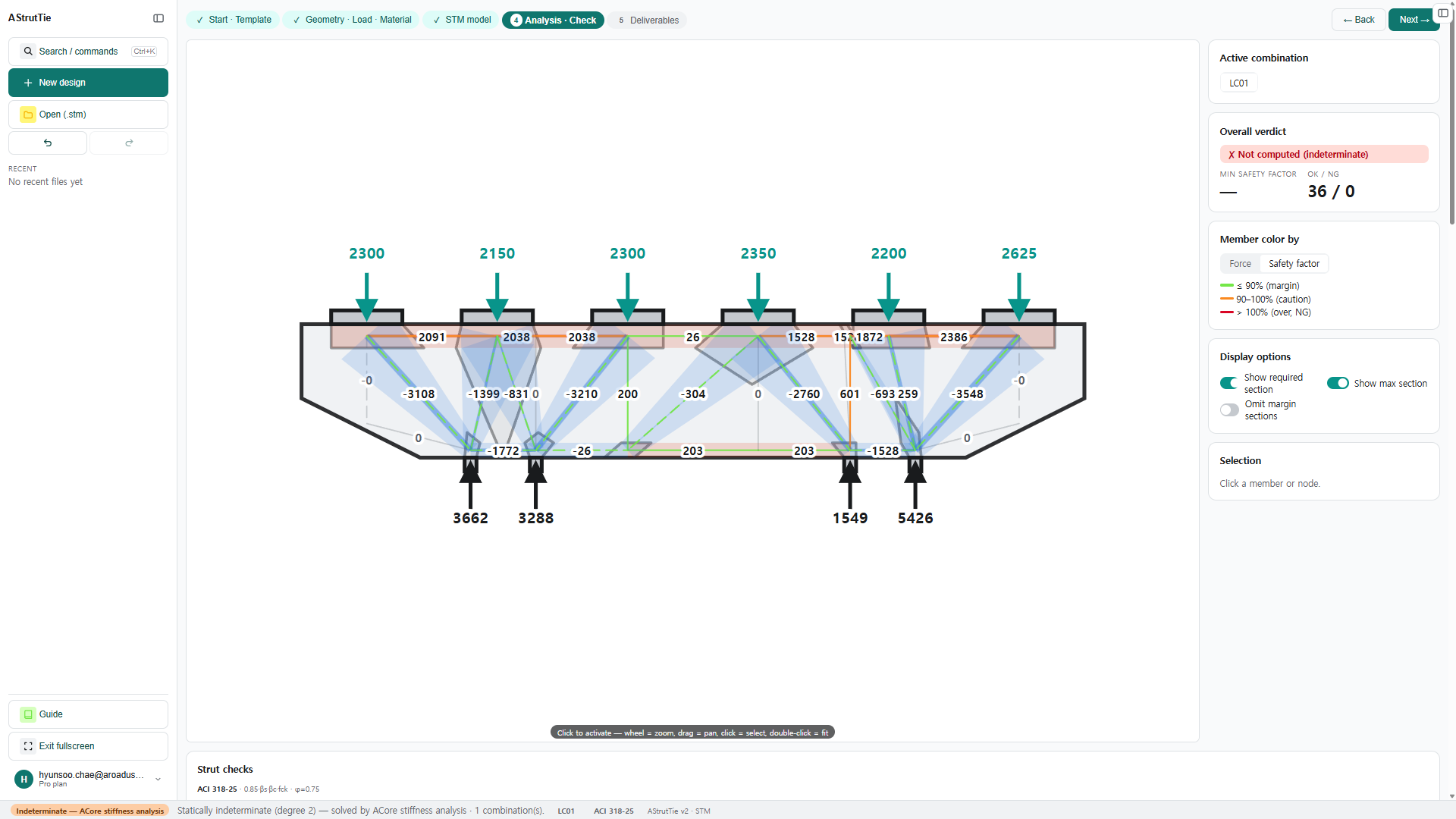

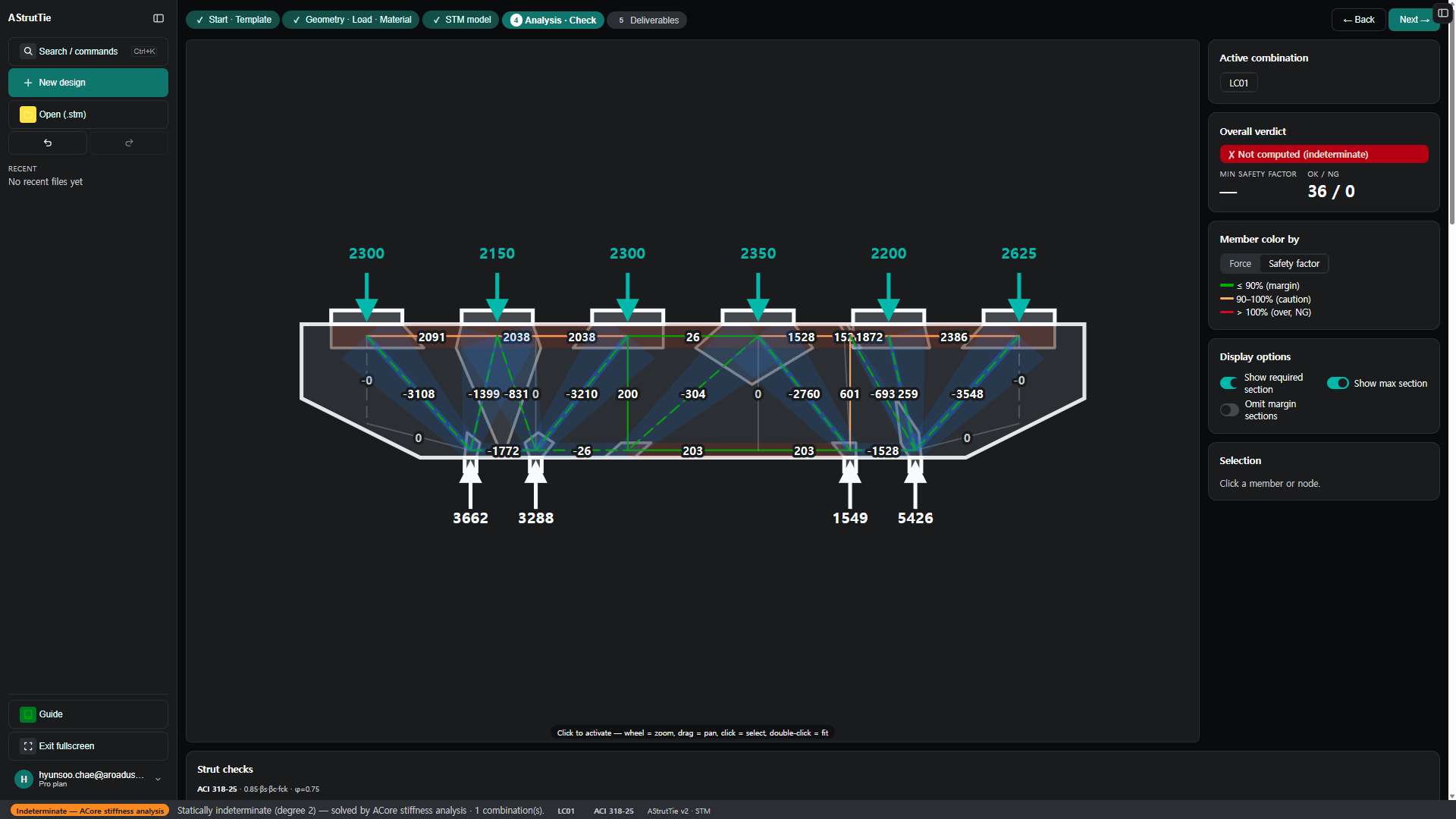

2기둥 코핑 해석 결과 — 해석·검토 — 부정정 모델을 강성 해석으로 풂, 49 / 0.

④

타이 검토 — 필요 철근량

ACI 318-25

필요 철근량 A_s,req를 제공 철근(호칭 × 개수)과 비교합니다. φ = 0.75, f_y = 400 MPa.

A_s,req = F_u / (φ · f_y)

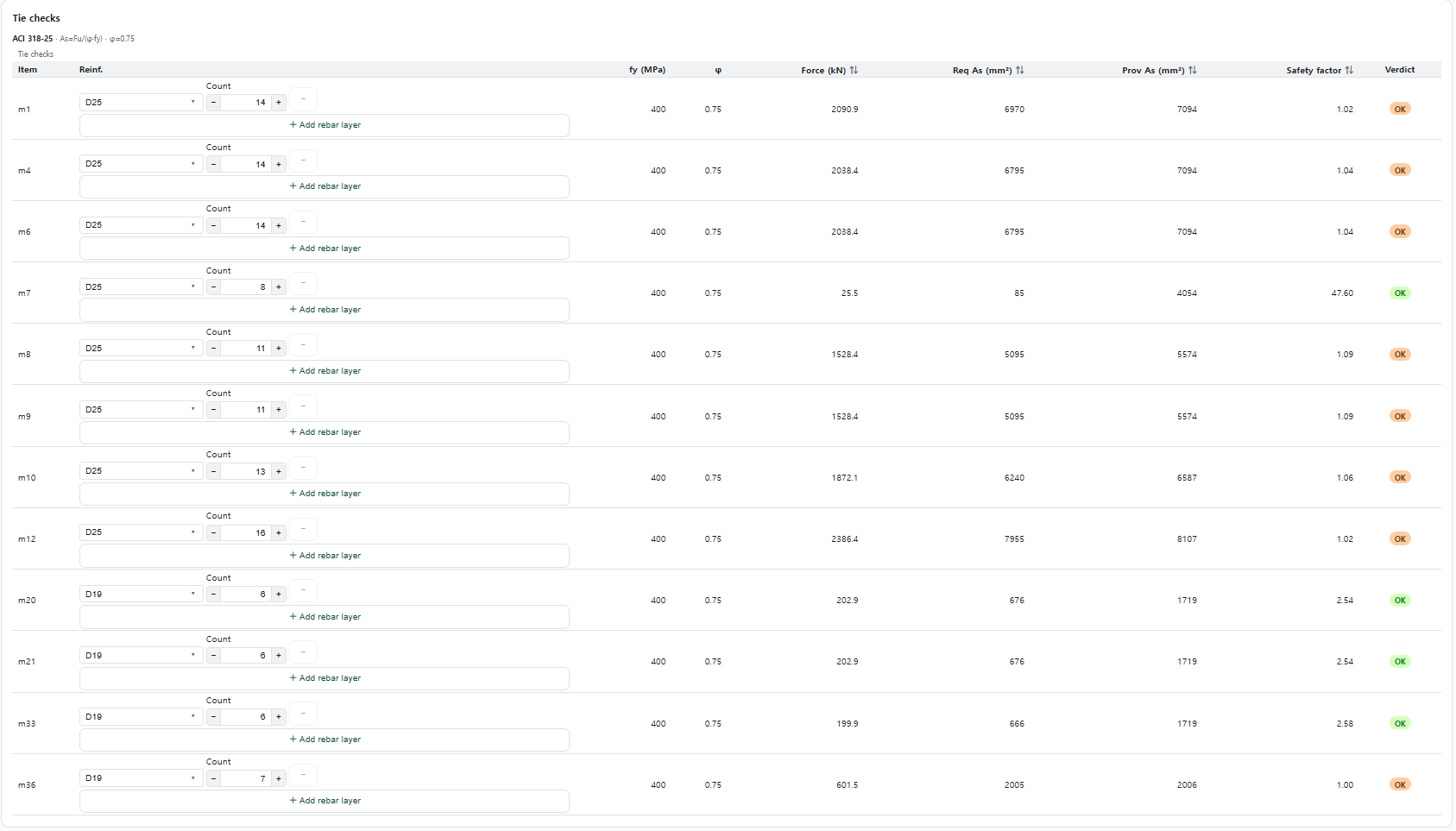

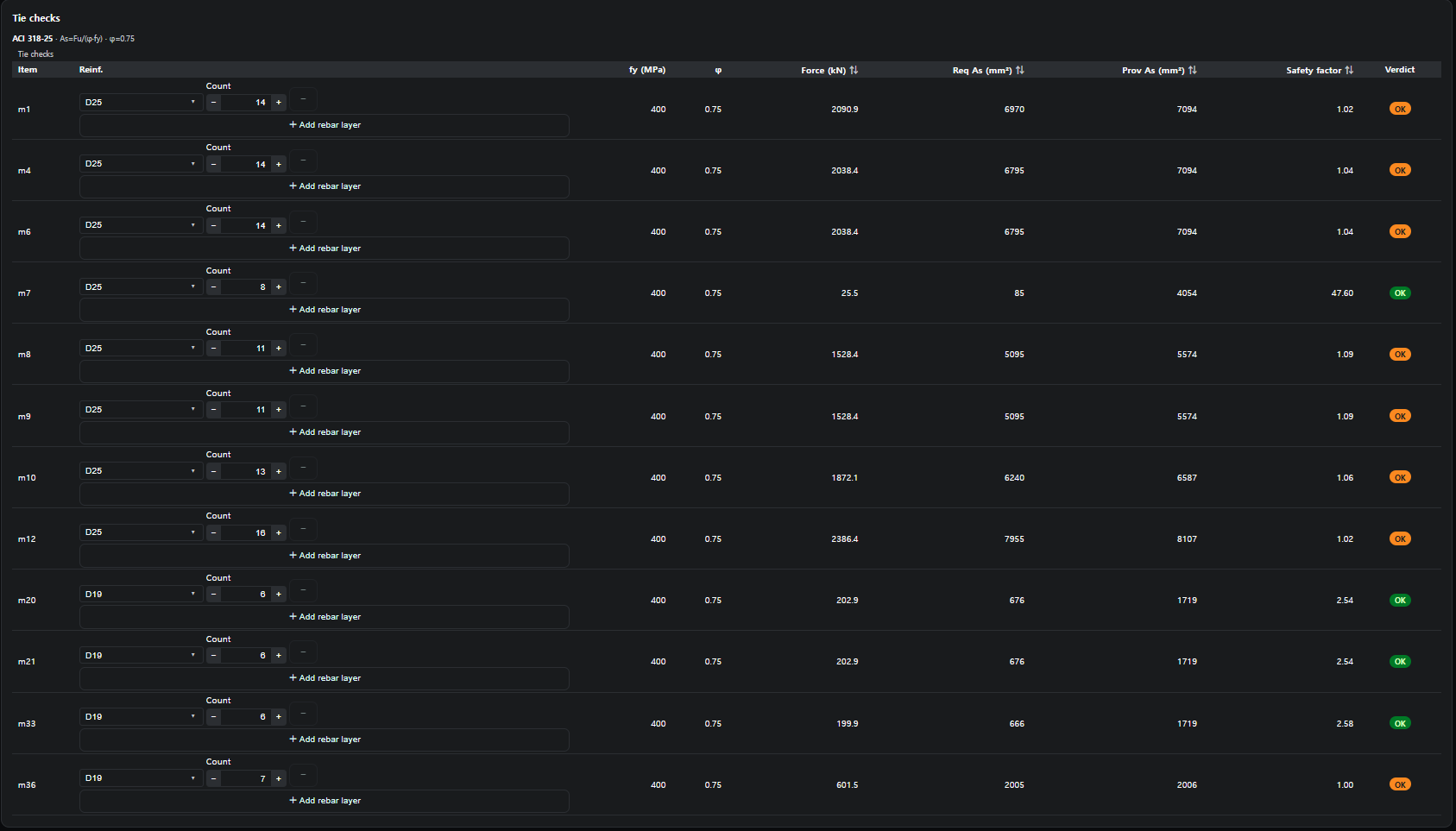

2기둥 코핑 타이 필요철근 표 — 타이 검토 — 부재별 필요 대 제공 A_s.

⑤

스트럿 검토 — 유효강도·필요폭

ACI 318-25

유효강도는 스트럿 유형에 따릅니다 — 경계 스트럿(f_ce = 0.85 f_ck = 20.4 MPa) 또는 내부-보강(0.637 f_ck = 15.3 MPa). 필요폭이 확보폭 안에 들어야 합니다.

f_ce = 0.85 · β_s · β_c · f_ck

w_req = F_u / (φ · f_ce · b) ≤ w_prov

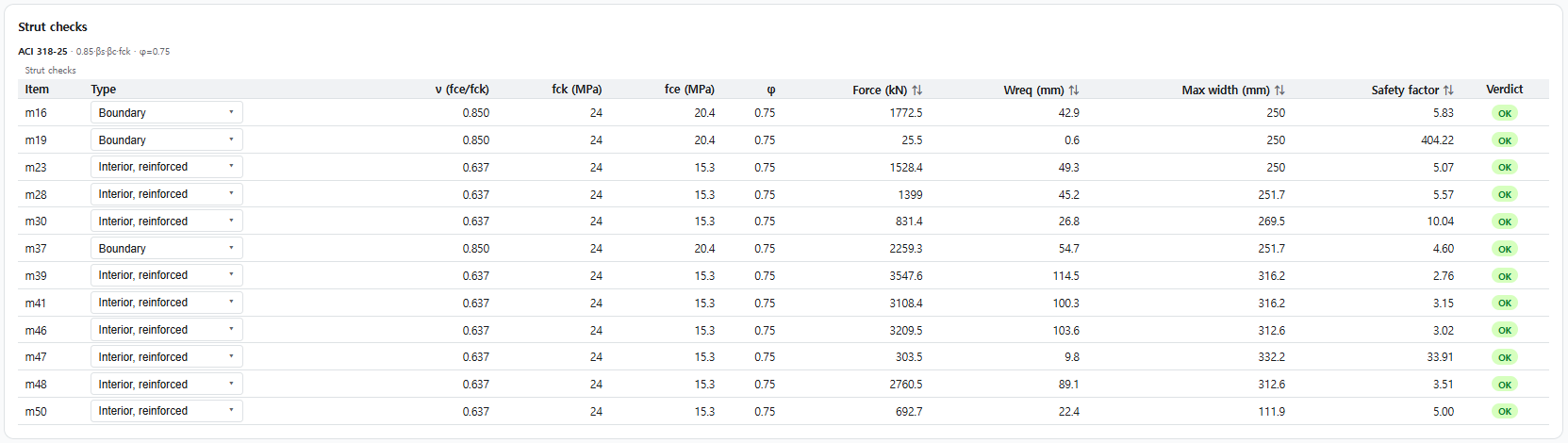

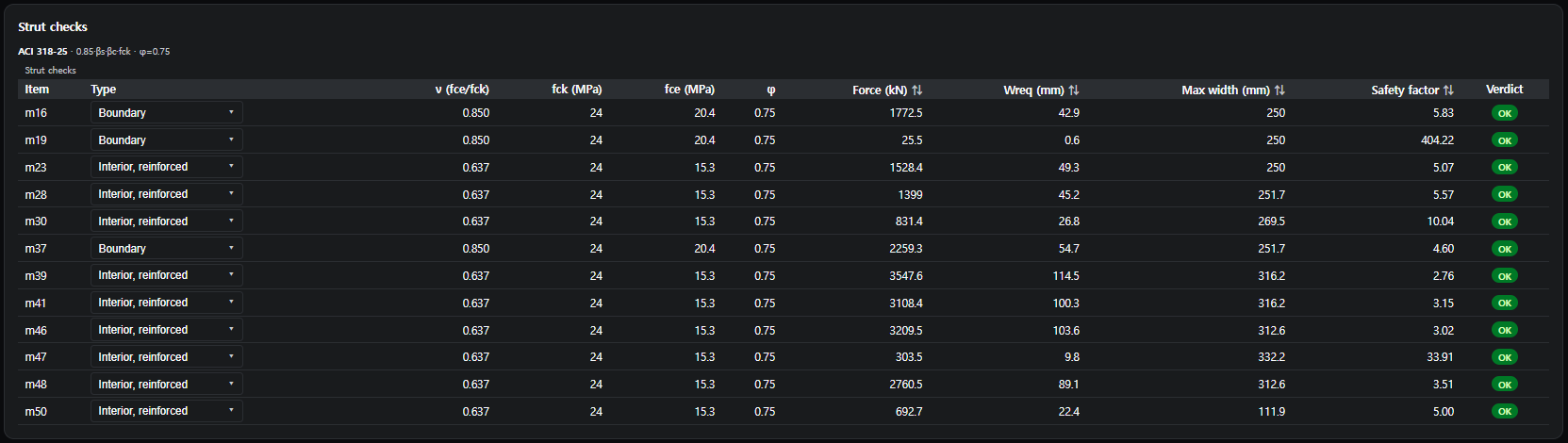

2기둥 코핑 스트럿 강도 검토 — 스트럿 검토 — 부재별 f_ce·필요폭·안전율.

⑥

절점영역 검토 — 절점 유형별

ACI 318-25

f_ce = 0.85 · β_n · β_c · f_ck

w_req = F_u / (φ · f_ce · b) ≤ w_prov

절점	β_n	f_ce (MPa)
CCC	1.0	20.4
CCT	0.8	16.3
CTT	0.6	12.2

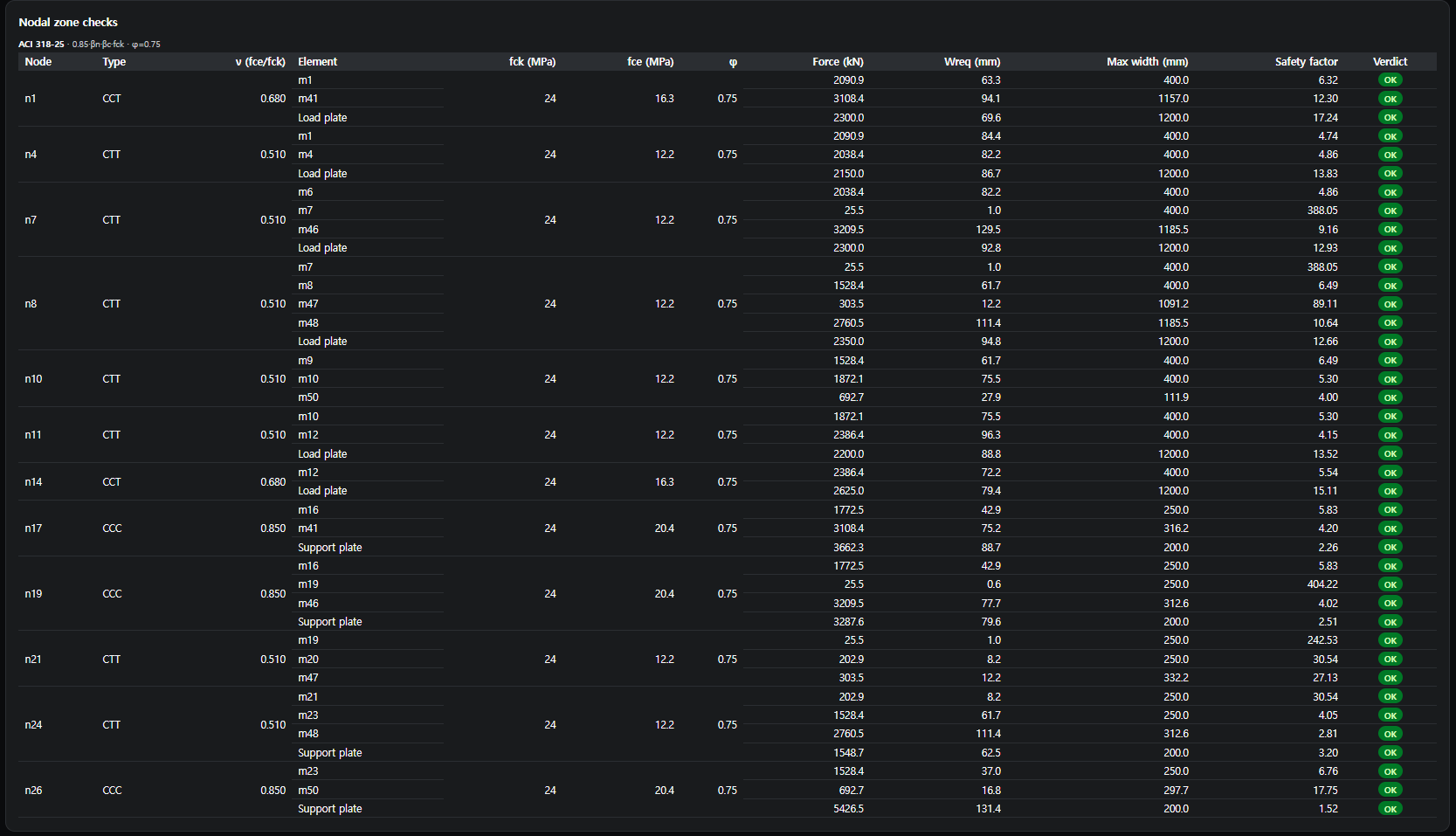

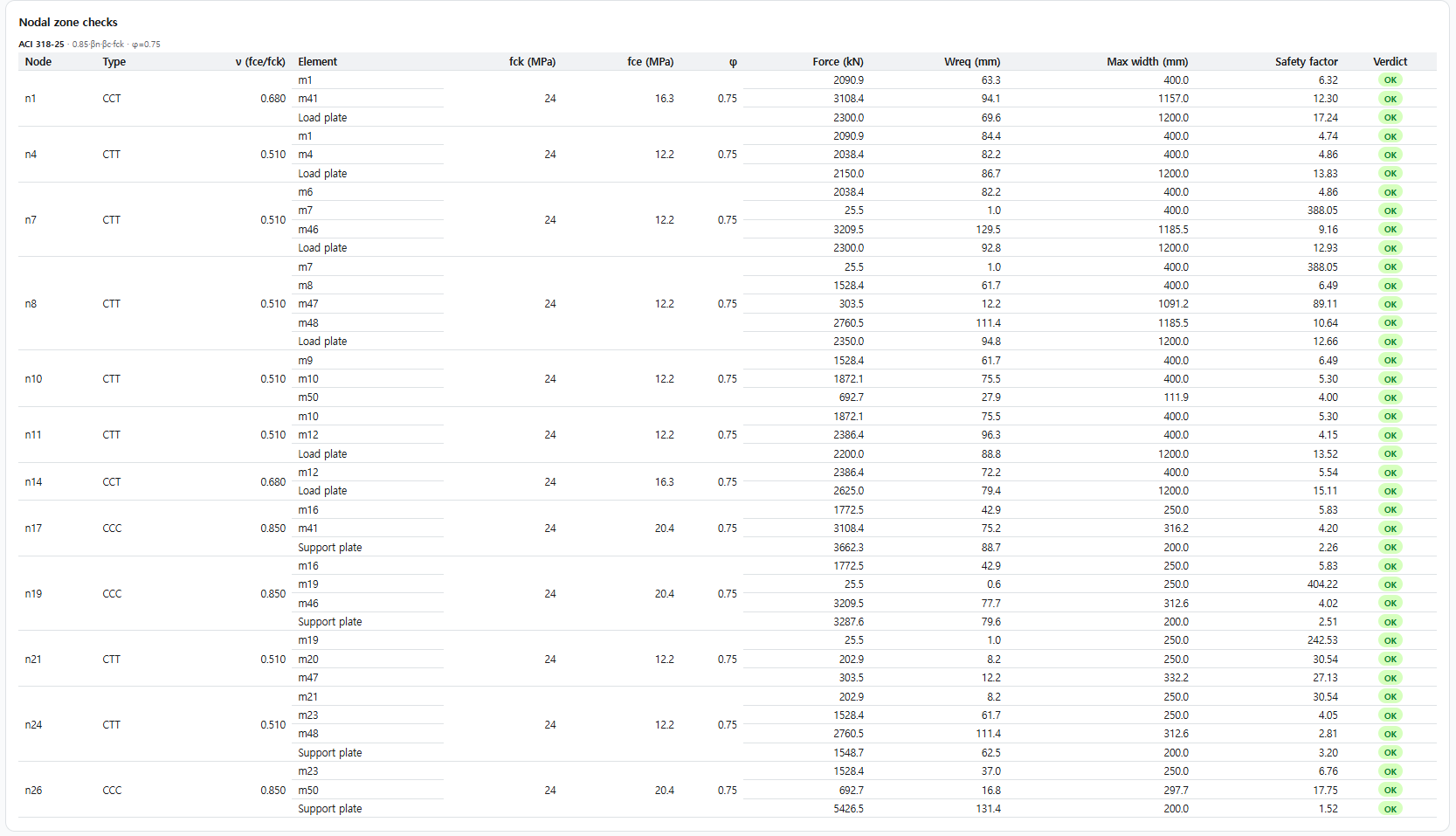

2기둥 코핑 절점영역 강도 검토 — 절점영역 검토 — 각 면을 절점 유형에 대조.

⑦

정착길이 검토 — 절점에서의 정착

ACI 318-25 §23.8.2 · §25.4

타이는 절점에서 정착돼야 합니다: 이용 가능한 정착길이 ℓanc(§23.8.2, 확장 절점영역)가 필요 정착길이 ℓd(§25.4)에 도달해야 합니다. 이용 가능 = 타이 방향 직선 길이 — 갈고리 꼬리는 더하지 않습니다: ℓdh가 갈고리 바깥면까지로 정의돼 갈고리 기여가 이미 소요 길이에 들어 있습니다.

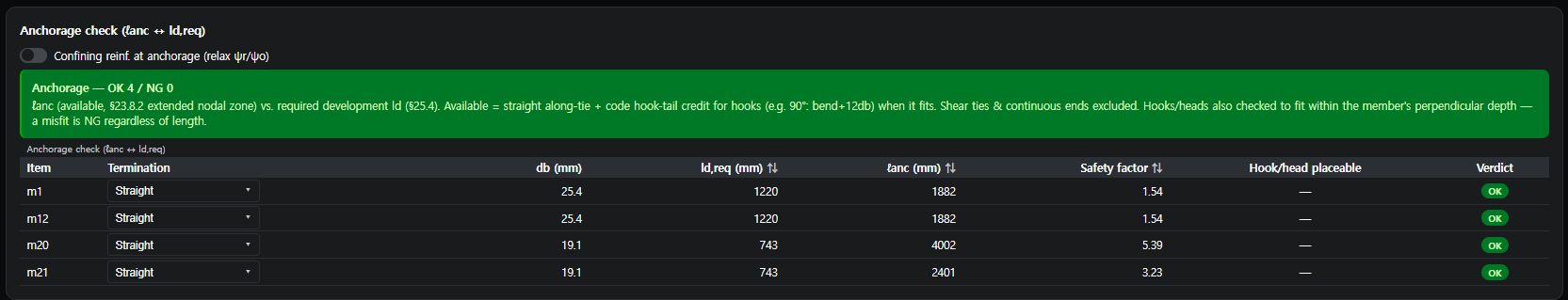

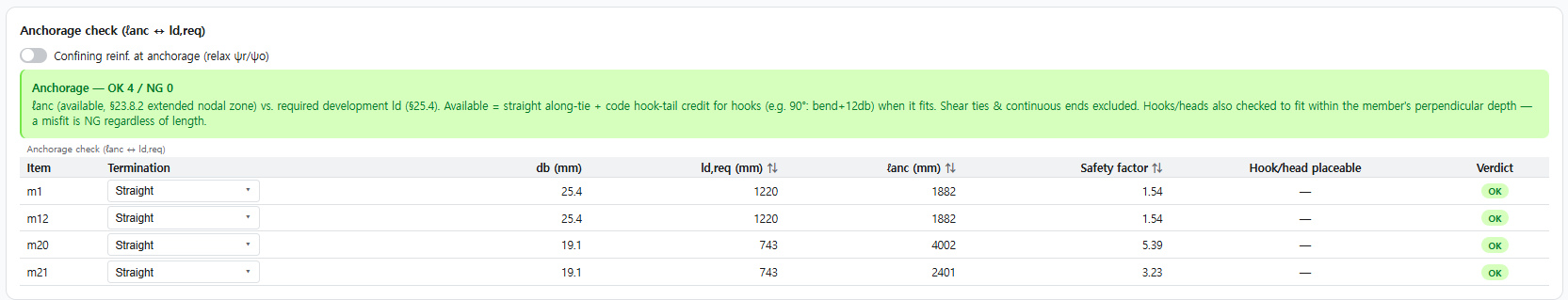

2기둥 코핑 타이 정착길이 검토 — 정착길이 검토 — 이용 가능 ℓanc 대 필요 정착길이 ℓd.

모두 AStrutTie가 실제로 수행하는 검토입니다. Technical Book Example 01은 검증 게이트가 엔진을 대조하는 기준 사례 중 하나입니다 — 위험측 오차 0. 검증 방법 보기 →
